SL9058 150V降壓型LED恒流驅動芯片

150V降壓恒流芯片

寬耐壓150V降壓恒流IC

LED調光IC

支持100%-50%分檔調關IC

概述

SL9058 是一款高效率、高精度的降

壓型大功率LED 恒流驅動控制芯片。

SL9058 采用固定頻率的平均電流控

制方式，具有優異的負載調整率和線性調

整率。

SL9058 通過調節外置的電流采樣電

阻，能控制高亮度LED 燈的驅動電流，使

LED 燈亮度達到預期恒定亮度。

SL9058 支持線性調光，可通過CS 端

進行調光。

SL9058 集成電高低亮功能，可通過

HL 腳選擇高亮或低亮工作模式。

SL9058 內部集成了VDD穩壓管以及

過溫保護電路，減少外圍元件并提高系統

可靠性。

SL9058 采用SOT23-6 封裝。

特點

◆寬輸入電壓范圍：8V~150V

◆高效率：可高達93%

◆支持線性調光

◆支持高低亮模式

◆工作頻率：140KHz

◆CS 電壓：200mV

◆芯片供電欠壓保護：4.1V

◆智能過溫保護

◆內置VDD 穩壓管

應用領域

◆LED 汽車大燈

◆自行車、電動車、摩托車燈

◆強光手電

◆LED 射燈

◆大功率LED 照明

◆LED 背光

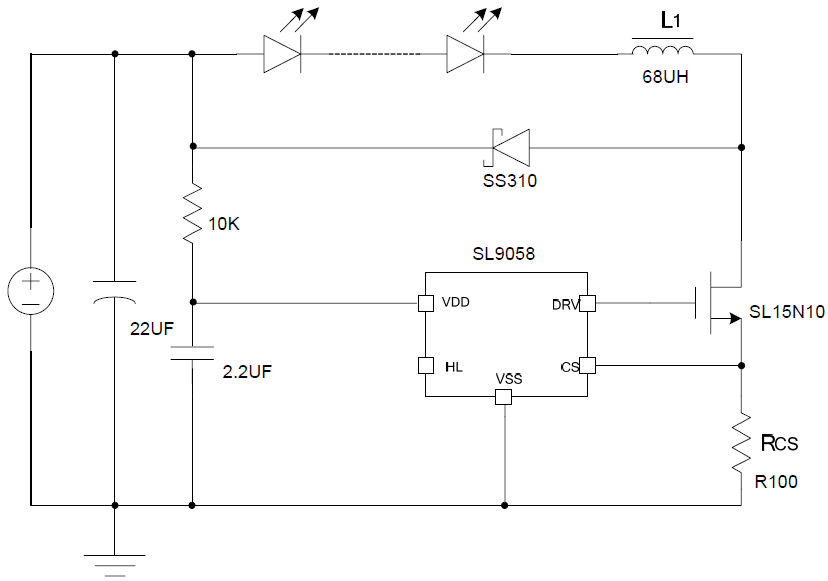

電路圖
