SLL7405

40V/500MA 低壓差 LDO 轉換器

概述

SLL7405 系列是一款低壓差 LDO 轉換器，具有高輸入、低壓差、超低工作電流及小型化包裝的特點。SLL7405 系列的靜態 電流低至 2μA，非常適合電池供電的設備,長時間待機系統設備應用。

SLL7405 系列在 2.5v 到 40v 的輸入電壓范圍內及 0-500mA 的負載條件下，SLL7405 系列的穩定性要求很容易通過各種 類型的輸出電容來達到，包括小陶瓷電容。

SLL7405 系列提供各種標準的輸出電壓選擇，比如 3.0v,3.3v,5.0v 和 12v。

SLL7405 系列采用 SOT23、SOT23-3L、SOT23-5L、SOT89-3L 等封裝形式。

特征

● 2uA 低靜態電流

● ±1%輸出電壓精度

● 固定輸出電壓 3.0v/3.3v/5.0v/12v

● 輸入電壓范圍 2.5V-40V

● 500MA 輸出瞬間最大電流

● 低壓差 0.35V@Vout=5V/Iout=100mA

● 支持限流保護，熱保護

● 支持陶瓷電容和鉭電容

應用

● 電池供應設備

● 無線通訊設備

● 便攜式消費類設備

● 車載導航系統

● 低功耗微控制器

● 智能家居

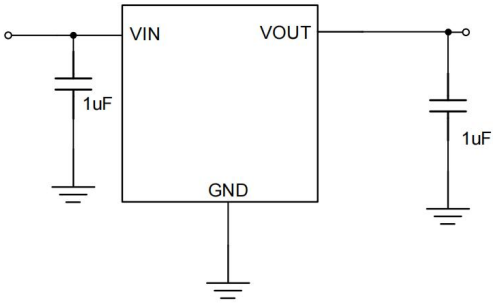

典型應用圖
