概述：

SL8530A是一款高效率、高精度的升壓型大功率LED 恒流驅動控制芯片。

SL8530A內置高精度誤差放大器，固定關斷時間控制電路，恒流驅動電路等，特別適合大功率、多個高亮度LED 燈串恒流驅動。

SL8530A采用固定關斷時間的控制方式，關斷時間可通過外部電容進行調節，工作頻率可根據用戶要求而改變。

SL8530A通過調節外置的電流采樣電阻，能控制高亮度LED 燈的驅動電流，使LED 燈亮度達到預期恒定亮度。在EN 端加PWM 信號，還可以進行LED 燈調光。

SL8530A內部集成了VDD 穩壓管，軟啟動以及過溫保護電路，減少外圍元件并提高系統可靠性。

SL8530A采用SOP8 封裝。

特點：

寬輸入電壓范圍：3.6V~100V

高效率：可高達95%

最大工作頻率：1MHz

CS 限流保護電壓：250mV

FB 電流采樣電壓：250mV

芯片供電欠壓保護：3.2V

關斷時間可調

智能過溫保護

軟啟動

內置VDD 穩壓管

應用：

LED 燈杯

電池供電的LED 燈串

平板顯示LED 背光

大功率LED 照明

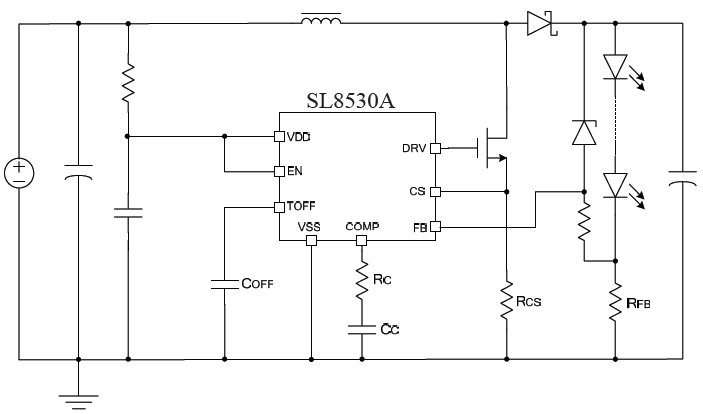

原理圖：
