概述:

SL9003 是一款內置100V 功率MOS高效率、高精度的開關降壓型大功率LED恒流驅動芯片。

SL9003 采用固定關斷時間的峰值電流控制方式，關斷時間可通過外部電容進行調節，工作頻率可根據用戶要求而改變。

SL9003 通過調節外置的電流采樣電阻，能控制高亮度LED 燈的驅動電流，使LED 燈亮度達到預期恒定亮度。

在DIM 端加PWM 信號，可以進行LED 燈調光。DIM 端同時支持線性調光。

SL9003內部還集成了VDD 穩壓管以及過溫保護電路等，減少外圍元件并提高系統可靠性。

SL9003 采用ESOP8 封裝。散熱片內置接SW 腳。

特點:

內置100V MOS

寬輸入電壓范圍：3.1V~100V

高效率：可高達93%

支持PWM 調光和線性調光

最大工作頻率：1MHz

CS 電壓：250mV

芯片供電欠壓保護：2.6V

關斷時間可調

智能過溫保護

內置VDD 穩壓管

應用:

LED自行車燈、LED電動車燈、LED摩托車燈

LED強光手電、LED 射燈

大功率LED 照明、LED 背光

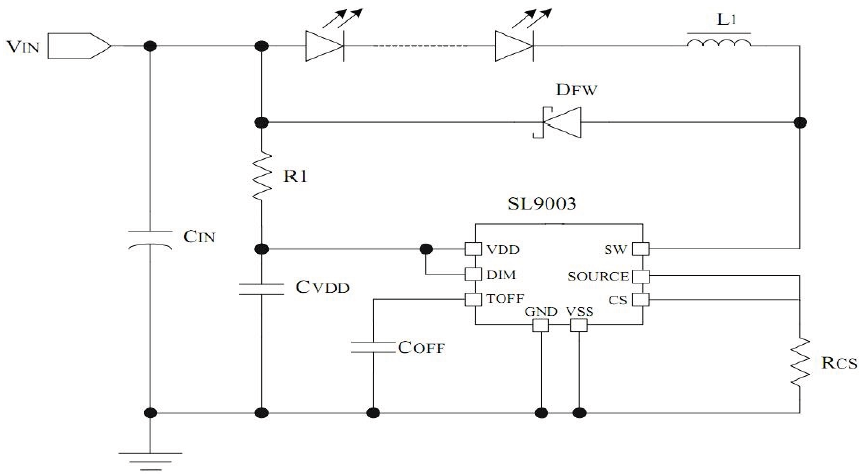

原理圖：

更詳細資料，請點擊查看規格書！
