SLL7236

28V/500MA 低壓差 LDO 轉換器

概述

SLL7236 系列是一款低壓差 LDO 轉換器，具有高輸入、低壓差、超低工作電流及小型化包裝的特點。SLL7236 系列的靜態 電流低至 1.5μA，非常適合電池供電的設備,長時間待機系統設備應用。

SLL7236 系列在 2v 到 28v 的輸入電壓范圍內及 0-500mA 的負載條件下，SLL7236 系列的穩定性要求很容易通過各種類 型的輸出電容來達到，包括小陶瓷電容。

SLL7236 系列具有 EN 使能功能，通過控制芯片上的 EN 腳可將輸出關斷，關斷后的功耗典型值是 0.1μA。

SLL7236 系列提供各種標準的輸出電壓選擇，比如 1.8v,3.3v,5v 和 ADJ。

SLL7236 系列采用 SOT23-5L、DFN1×1-4L 等封裝形式。

特征

● 1.5uA 低靜態電流和 0.1uA 關斷電流

● ±1%輸出電壓精度

● 固定輸出電壓 1.8V/3.3V/5V 和 ADJ

● 輸入電壓范圍 2V-28V

● 500MA 輸出瞬間最大電流

● 低壓差 0.35V@Vout=5V/Iout=100mA

● 支持限流保護，熱保護

● 支持陶瓷電容和鉭電容

應用

● 電池供應設備

● 無線通訊設備

● 便攜式消費類設備

● 車載導航系統

● 低功耗微控制器

● 智能家居

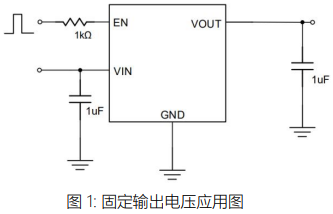

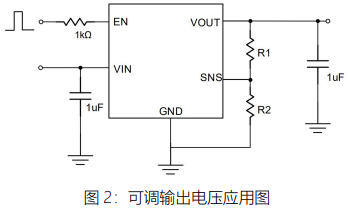

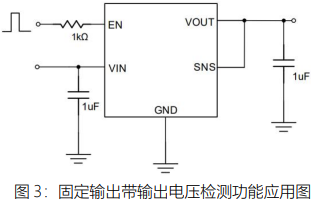

電路圖
