概述:
SL4054 是一款單節鋰離子電池恒流/恒壓線性充電器，簡單的外部應用電路非常適合便攜式設備應用，適合 USB 電源和適配器電源工作，內部采用防倒充電路，不需要外部隔離二極管。熱反饋可對充電電流進行自動調節，以便在大功率操作或高環境溫度條件下對芯片溫度加以限制。 SL4054充電截止電壓為 4.2V，充電電流可通過外部電阻進行設置。當充電電流降至設定值的 1/10 時，SL4054 將自動結束充電過程。

當輸入電壓被移掉后，SL4054 自動進入低電流待機狀態，將待機電流降至 3uA。

特點:

最大充電電流：600mA

電池接觸不好時指示燈閃爍提示

無需MOSFET、檢測電阻器和隔離二極管

智能熱調節功能可實現充電速率最大化

智能再充電功能

預充電壓：4.2V±1%

C/10充電終止

2.9V涓流充電閾值

封裝形式：SOT23-5

應用:

手機、PDA、MP3/MP4

藍牙耳機、GPS

充電座

數碼相機、Mini音響等便攜式設備

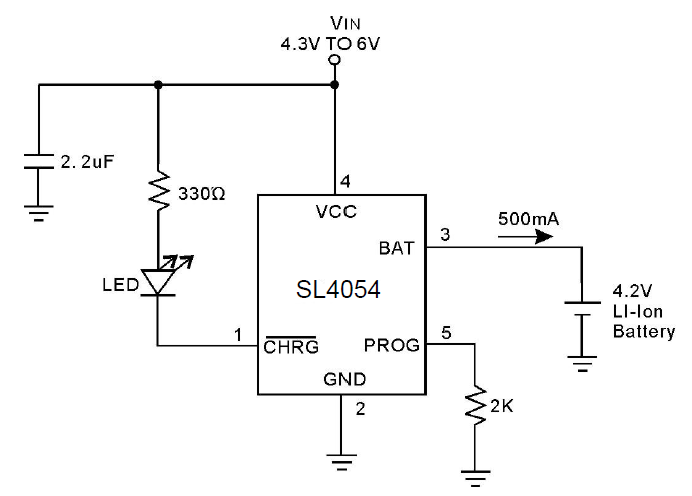

原理圖：

索要規格書，請聯系銷售！
