SL8203
DC-DC升壓IC
封裝:SOT23/SOT23-5/SOT89-3
輸入范圍:0.8V-5V
輸出電壓:2.5V-5V
輸出電流:0.3A
工作頻率:300KHZ
驅動MOS管:內置
靜態電流:15UA
關斷電流:無
SL8203 PFM 升壓 DC-DC 變換器
概述:
SL8203系列產品是一種高效率、低紋波、工作頻率高的PFM升壓DC-DC變換器。
SL8203系列產品僅需要四個外圍元器件，就可完成將低輸入的電池電壓變換升壓到所需的工作電壓，非常適合于便攜式1～4節普通電池應用的場合。
SL8203電路采用了高性能、低功耗的參考電壓電路結構，同時在生產中引入修正技術，保證了輸出電壓的高輸出精度及低溫度漂移。輸出電壓精度優于±2.5%，最高效率可達89%。
SL8203系列產品總共有四種封裝形式：SOT23、SOT23-5、SOT89-3和TO-92。其中，SOT23-5封裝內置了EN使能端，可控制變換器的工作狀態，當EN使能端輸入為低電平時，芯片處于關斷省電狀態，功耗降至最小。
特點：
最高工作頻率：300KHz
輸出電壓：2.5V~5.0V（步進 0.1V）
低起動電壓：0.8V(1mA)
輸出精度：優于±2.5%
最高效率：89%
輸出電流：大于300mA (Vi=2.5V，Vo=3.3V)
低紋波，低噪聲
只需四個外圍元件
應用領域：
1～3個干電池的電子設備。
LED手電筒、LED燈、血壓計
電子詞典、汽車防盜器、充電器、
VCR、PDA等手持電子設備

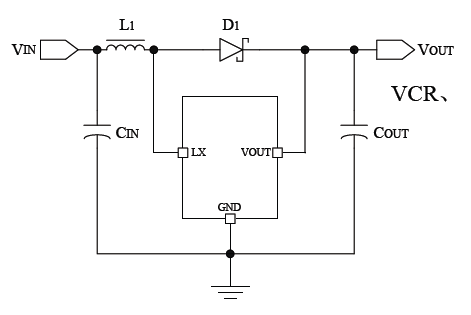

原理圖：
更詳細資料，請點擊查看規格書！
