SL2516B

二功能平均電流型LED恒流驅動器

概述

  SL2516B 是一款外圍電路簡單,適用于8-90V電壓范圍的非隔離式降壓型大功率恒流LED

驅動芯片。

 SL2516B 采用了PWM工作模式，典型工作頻率為140KHz。在應用中可以采用較小值的電

感，可以有效節省空間。

 SL2516B 通過對MODE端口進行控制實現二功能切換。MODE懸空時為高亮模式，MODE接

高電平時為低亮模式，其中低亮電流為高亮電流的50%。

 SL2516B 采用ESOP8封裝，芯片底部散熱片內置SW腳。

特點

● 內置功率MOS

● 輸入電壓范圍：8V-90V

● 效率90%

● 輸出電流范圍：100MA-2.0A

● 平均電流工作模式

● 過溫時減小輸出電流

● 工作頻率：140KHz

應用

● 直流或交流輸入LED驅動器

● RGB背光LED驅動

● 電動自行車照明

● 摩托車照明

● 汽車照明

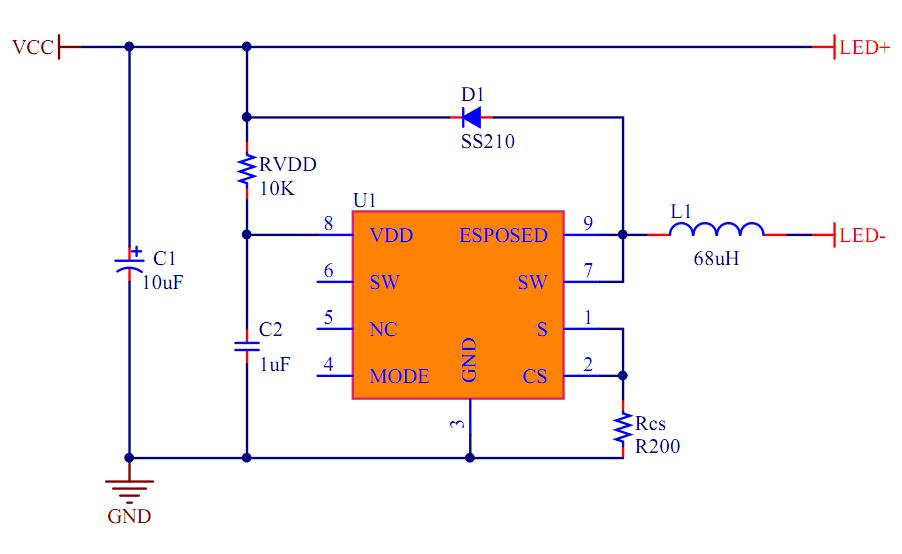

電路圖
