SLC2822

5V2A 同步升壓充 2-3 串鋰電池充電管理芯片

概述

SLC2822 是一款輸入電壓 4-9.5V 內置同步升壓的鋰電池充電管理芯片，SLC2822 適用于 2 串 2A，SLC2822B 適用于 2 串 1.2A，SLC2822C 適用于 3 串 1.2A 鋰電池串聯充電。

SLC2822 的工作頻率為 500Khz，5V 輸入，8V/1A 輸出的轉換效率高達 94%。

SLC2822 集成了 NTC 保護功能，配合 NEC 電阻。

SLC2822 具有輸入限壓功能，可以智能調節充電電流以適應適配器負載能力。

SLC2822 集成 LED 充電模式指示功能，充電狀態下 LED 亮，異常狀態下 LED 閃爍，滿電狀態下 LED 熄滅。

SLC2822 的充電電壓可通過 VSET 腳 外 接 一 個 電 阻 對 地 設 置 ， SLC2822/SLC2822B 充 電 電 壓 可 設 置 ： 8.1V/8.2V/8.3V/8.4V。SLC2822C 充電電壓可設置：12.3V/12.4V/12.5V/12.6V。

SLC2822 內部還集成了各種異常狀態的保護功能，輸入過壓、輸入欠壓、輸出過流、輸出過壓、輸出短路、充電超 時、過溫保護等。

SLC2822 外圍電路簡單，采用 ESOP8 封裝。

特征

● 輸入電壓范圍：4V-9.5V（輸入耐壓 28V）

● 恒壓充電電壓外部電阻可調

● 智能調節輸入電流，自適應適配器負載

● 支持 LED 充電指示狀態

● 功率 MOS 內置

● 500KHz 開關頻率，支持 2.2uh 電感

● 充電 NTC 保護

● 輸入過壓、欠壓保護

● 輸出過流、過壓、短路保護

● 充電超時保護

● 過溫保護

● ESOP8 封裝

應用

● 2-3 節鋰電池串聯充電

● 移動電源

● POS 機

● 音箱

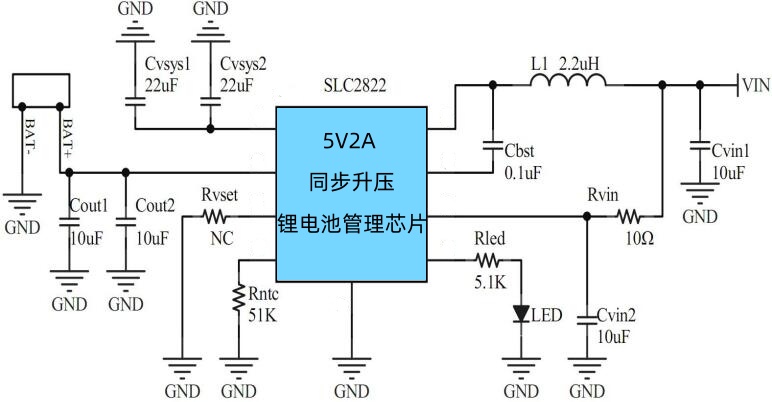

典型應用圖
