SL7140 PWM 調光的線性降壓LED 恒流驅動器

概述:

SL7140 是一種帶PWM 調光功能的

線性降壓LED 恒流驅動器，僅需外接一個

電阻就可以構成一個完整的LED 恒流驅

動電路，調節該外接電阻可調節輸出電流，

輸出電流范圍為10~2000mA。

SL7140 內置30V 50 毫歐MOS。

SL7140 內置過熱保護功能，可有效

保護芯片，避免因過熱而造成損壞。

SL7140 具有很低的靜態電流，典型

值為60uA。

SL7140 帶PWM 調光功能，可通過

在DIM 腳加PWM 信號調節LED 電流。

SL7140采用ESOP8 封裝。外露散熱

片接LED 腳。

特點:

內置30V 50 毫歐MOS

低靜態電流：60uA

輸出電流：10mA 到2000mA。

PWM 調光：最高頻率10KHz

輸出電流精度：±4%

內置過熱保護

VDD 工作電壓：2.5-6V

應用:

線性LED 照明驅動

LED 手電筒、LED 臺燈、LED 礦燈、

LED 指示燈等

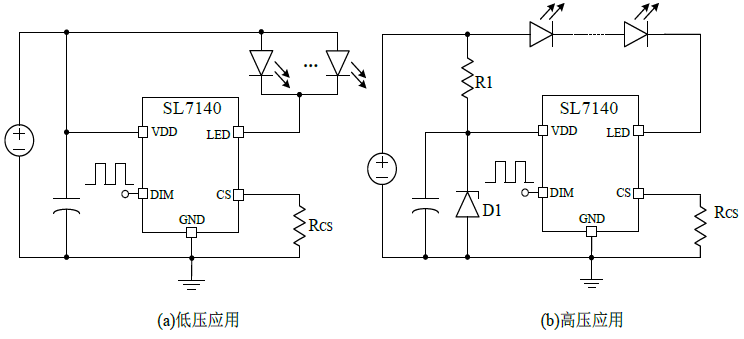

原理圖：
