SL9004內置MOS 降壓型大功率LED 恒流驅動器

概述:

SL9004 是一款高效率，降壓型高亮度LED 燈恒流驅動芯片。內置100V/12A功率MOS 管，尤其適合寬輸入電壓范圍的LED 驅動。

SL9004 采用固定關斷時間的峰值電流控制方式，其工作頻率最高可達1MHz，可使外部電感和濾波電容體積減小，效率提高，節省PCB 面積。

關斷時間最小為620ns，并可通過外部電容進行調節，工作頻率也可根據用戶要求進行調節。在EN端加PWM 信號，可調節LED 燈的亮度。

SL9004 通過調節外置電流檢測電阻的阻值來設置流過LED 燈的電流，從而設置LED 燈的亮度，流過LED 燈的電流可從幾十毫安到2.0 安培變化。

SL9004 采用ESOP-8封裝。散熱片內置接SW 腳。

特點:

內置100V功率管

寬輸入電壓范圍：3.6V~100V

高效率：可高達92%

最大工作頻率：1MHz

峰值電流采樣電壓：250mV

亮度可調：EN 端加PWM 信號

關斷時間可調

內置電流采樣前沿消隱電路

內置VDD 穩壓管

應用領域:

平板顯示器LED LED背光燈

LED電動自行車燈 LED摩托車燈 LED汽車燈

LED 射燈 LED強光手電筒

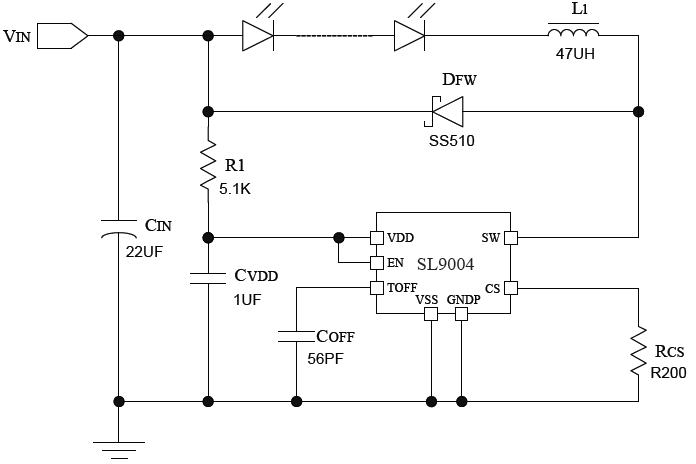

原理圖：

更詳細資料，請點擊查看規格書！
