SL8006
DC-DC升壓恒流
封裝:SOP8
輸入范圍:5.0V-100V
輸出電壓:3.2～100V
工作頻率:300KHZ
驅動MOS管:外置MOS
靜態電流:200UA
關斷電流:無
SL8006 升壓-降壓型LED驅動器
概述:
SL8006 是一款寬輸入輸出電壓范圍的高精度、高效率的升降壓型LED 恒流驅動控制芯片。
SL8006 采用電流模閉環控制方式，可實現高精度的恒流驅動。SL8006 工作頻率可通過外接電容調整。
SL8006 內置逐周期限流保護，軟啟動，過溫保護等功能，保證系統可靠性。
SL8006 內置調光腳，可通過CE 腳加PWM 信號進行LED 燈調光。
SL8006 采用特有的創新的專利電路架構，具有穩定可靠、動態響應快等優點，并能實現高精度、高效率升降壓恒流驅動。
SL8006 采用SOP8 封裝。
特點:
升降壓LED 恒流驅動
高恒流精度：片內1%
優異的母線和負載調整率
寬輸入電壓范圍：5V~100V
輸出電流3A 以上
高效率：可高達93%
工作頻率可調
智能過溫保護
軟啟動
內置VDD 穩壓管
應用:
LED 汽車燈
LED 摩托車、LED電動車燈
LED 照明
LED 背光

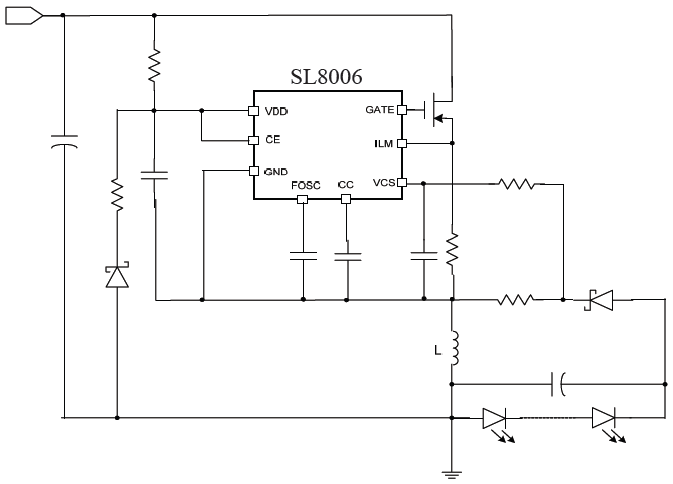

原理圖：
更詳細資料，請點擊查看規格書！
