SL8057A

500MA線性鋰電池充電器

概述

  SL8057A是一款性能優異的單節鋰離子電池恒流/恒壓線性充電器。SL8057A采用SOT23-6封裝配合較少的外圍原

件使其非常適用于便攜式產品，并且適合給USB電源以及適配器電源供電。

  基于特殊的內部MOSFET架構以及防倒充電路，SL8057A不需要外接檢測電阻和隔離二極管。當外部環境溫度過

高或者在大功率應用時，熱反饋可以調節充電電流以降低芯片溫度。充電電壓固定在4.24V，而充電電流則可以通過

一個電阻器進行外部設置。當充電電流在達到最終浮充電壓之后降至設定值的1/10，芯片將終止充電循環。

  當輸入電壓斷開時，SL8057A進入睡眠狀態，電池漏電流將降到1uA以下。SL8057A可以被設置于停機模式，此

時芯片靜態電流降至25uA。

  SL8057A還包括其他特性：欠壓鎖定，自動再充電和兩個狀態引腳以顯示充電和充電終止。

特性

◆可編程充電電流500mA

◆無需外接MOSFET，檢測電阻以及隔離二極管

◆用于單節鋰電池、采用SOT23-6封裝的完整線性充電器

◆恒定電流/恒定電壓操作，并具有可在無過熱危險的情況

下實現充電速率最大化的熱調節功能。

◆精度達到±1%的4.24V預充電電壓

◆用于電池電量檢測的充電電流監控器輸出

◆自動再充電

◆充電狀態雙輸出、無電池和故障狀態顯示

◆C/10充電終止

◆待機模式下的靜態電流為25uA

◆2.9V涓流充電

◆軟啟動限制浪涌電流

◆電池反接保護

◆電池欠壓保護可激活充電

應用范圍

◆移動電話、PDA

◆MP3、MP4播放器

◆充電器

◆數碼相機

◆電子詞典

◆藍牙、GPS導航儀

◆便攜式設備

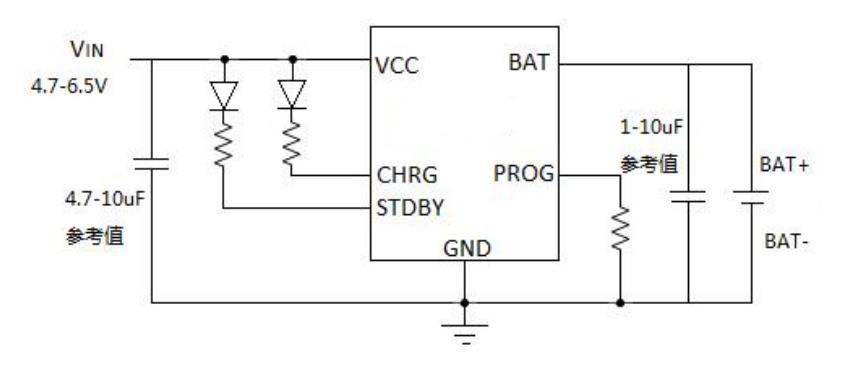

典型應用
