dcdc 4V~30V降壓5V2.4A同步降壓芯片

DC-DC 30V降壓5V電源芯片

dc-dc 30V同步降壓5V電路

DCDC 同步降壓穩壓IC

說明

  SL1581 是支持高電壓輸入的同步降壓電源管理芯片，在4V~30V的寬輸入電壓范圍內可實現2.4A的連續電流輸出。

SL1581 具有優秀的恒壓/恒流（CC/CV）特性。SL1581 采用電流模式的環路控制原理，實現了快速的動態響應。

SL1581 工作開關頻率為130kHz，具有良好的EMI特性。

  另外，芯片包含多種保護功能：過溫保護，輸出短路保護和輸入欠壓保護等。

  SL1581 采用SOP8的標準封裝。

特性

? 寬輸入電壓范圍： 4V至 30V

? 效率可高達 92%以上

? 超高恒流精度： ±5%

? 恒壓精度： ±5%

? 無需外部補償

? 開關頻率： 130kHz

? 輸入欠壓/過壓、輸出短路和過熱保護

? SOP-8封裝

? 輸出電流： 2.4A

應用范圍

? 車載充電器 /適配器

? 線性調節前置穩壓器

? 分布式供電系統

? 電池充電器

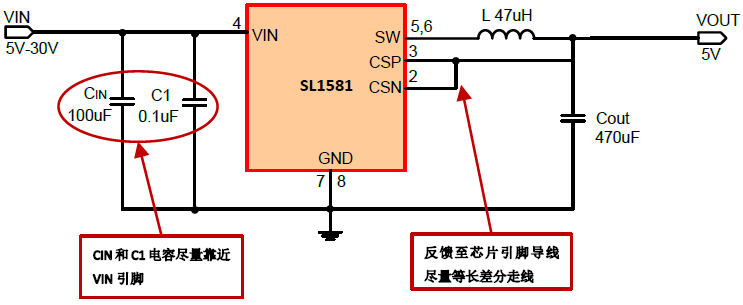

電路圖
