什么是電動車控制器

動靜態缺相保護：指在電機運行狀態時，電動車電機任意一相發生斷相故障時，控制器實行保護，避免造成電機燒毀，同時保護電動車電池、延長電池壽命。

功率管動態保護功能：控制器在動態運行時，實時監測功率管的工作情況，一旦出現功率管損壞的情況，控制器馬上實施保護，以防止由于連鎖反應損壞其他的功率管后，出現推車比較費力的現象。

防飛車功能：解決了無刷電動車控制器由于轉把或線路故障引起的飛車現象，提高了系統的安全性。

1+1助力功能：用戶可自行調整采用自向助力或反向助力，實現了在騎行中輔以動力，讓騎行者感覺更輕松。

巡航功能：自動/手動巡航功能一體化，用戶可根據需要自行選擇，8秒進入巡航，穩定行駛速度，無須手柄控制。

模式切換功能：用戶可切換電動模式或助力模式。

防盜報警功能：超靜音設計，引入汽車級的遙控防盜理念，防盜的穩定性更高，在報警狀態下可鎖死電機，報警喇叭音效高達125dB以上，具有極強的威懾力。并具有自學習功能，遙控距離長達150米不會有誤碼產生。

倒車功能：控制器增加了倒車功能，當用戶在正常騎行時，倒車功能失效；當用戶停車時，按下倒車功能鍵，可進行輔助倒車，并且倒車速度最高不超過10km/h。

遙控功能：采用先進的遙控技術，長達256的加密算法，靈敏度多級可調，加密性能更好，并且絕無重碼現象發生，極大地提高了系統的穩定性，并具有自學習功能，遙控距離長達150米不會有誤碼產生。

高速控制：采用最新的為馬達控制設計專用的單片機，加入全新的BLDC控制算法，適用于低于6000rpm高速、中速或低速電機控制。

電動車控制器應該是兼顧蓄電池及電機的實際使用情況進行綜合設計，應充分考慮蓄電池、控制器、電機三者之間的關系，將它們作為一個綜合的系統來設計，從而得到更為理想的電動車控制器。而不應該是市售的只要具有無級調速，剎車斷電、軟啟動……等功能的電動車調速器。針對電動自行車實際使用情況，我們對無刷電動自行車控制器的設計進行了改進，增設了如下的功能：

一、使電動車控制器具有輸出端短路保護功能

本控制器可以實現輸出端直接短路保護，即使在電機處于最高轉速行動時(此時往往輸出最高電壓)直接短路控制器輸出端，控制器也能很可靠的保護。在保護時電路自動降低了輸出電流，以保護蓄電池的安全，此時電流約為0.3A，并隨時檢測輸出端狀態，當輸出端故障排除后，控制器能自動恢復正?？刂?，具有自恢復功能，從而控制器具有自保護能力，提高了控制器和蓄電池的安全程度，也提高了對電機本身故障的耐受程度。針對電動自行車使用實際情況，出現堵轉是可能出現的工況之一，如控制器能對輸出端短路進行可靠保護，那么在電機堵轉條件下，控制器同樣可以進行保護，并可保護電機及蓄電池的安全。如果只具有限流功能的控制器，此時將輸出大電流(如限流14A)，這些使蓄電池(容量為12AH)處于大電流放電狀態下(14A)，將影響蓄電池的使用壽命。另外，大電流流經電機繞組，時間一長，將使電機溫升上升，導致繞組絕緣老化，輕則影響電機壽命，重則燒毀電機。

二、采用雙閉環控制系統

控制器采用雙閉環控制系統(無刷：轉速/電流雙閉環，有刷：電壓/電流雙閉環)，由于電流環存在，可以實現對電流的限幅，即可以保護電動車在處于各種正常運行情況下最大電流輸出值不會超出設定的電流限幅值，實現自動限流，這樣在任何運行情況下，蓄電池均不會出現超過設定值電流的放電過程，保證了蓄電池的安全。另外由于雙閉環的配合作用，可以使電機實現最理想的啟動過程和加速過程，使蓄電池的電流得到有效的利用，從而可以增加電動自行車的行駛里程。而市售控制器由于是單閉環控制系統，并依靠MC33035(MC33033)芯片的限流作用，所以在啟動和加速時經常會出現控制器大電流輸出至限流保護的運行狀態。

三、欠壓比較設計成電壓滯環自鎖比較

市面上有的控制器只具有欠壓保護功能，即當蓄電池電壓低于某一電壓值后(如32V)封鎖控制器不工作，這容易使用戶利用蓄電池的回升電壓工作(即蓄電池停止放電后，蓄電池電壓會回升2～3v)，從而造成蓄電池過放電。本控制器欠壓比較設計成電壓滯環自鎖比較，這樣可以有效地避免了蓄電池回升電壓的使用。

按上述改進設計的有刷、無刷電動車控制器，經各種負載情況，各種路況實際行駛考驗，證明其具有很高的可靠性。在堵轉運行和輸出端直接短路情況下均可實現可靠的保護，提高了無刷電動自行車控制器在實際運行時的可靠程度，改進后的控制器完全可以實現減少控制器的故障率，降低車輛返修率的目的。另外，由于電流環的作用，并可相對于一般市面上用的控制器可延長續駛距離近10%，行駛過程中有頻繁加減速、反復上下坡時，電流環作用的效果更加明顯。

在傳統的控制單元開發流程中，通常采用串行開發模式，即首先根據應用需要，提出系統需求并進行相應的功能定義，然后進行硬件設計，使用匯編語言或C語言進行面向硬件的代碼編寫，隨后完成軟硬件和外部接口集成，最后對系統進行測試標定。

整車控制器，尤其是純電動車控制器，其整車控制器研發多采用V模式開發流程。軟硬件技術的不斷發展，為并行開發提供了強有力的工具。

第一步，功能定義和離線仿真。首先根據應用需要明確控制器應該具有的功能，為硬件設計提供基礎；然后基礎Matlab建立整個控制系統的仿真模型，并進行離線仿真，運用軟件仿真的方法設計和驗證控制策略。

第二步，快速控制器原型和硬件開發。從控制系統的Matlab仿真模型中取出控制器模型，并且結合dSPACE的物理接口模塊來實現與被控對象的物理連接，然后運用dSPACE提供編譯工具生成可執行程序，并下載到dSPACE中。dSPACE此時作為目標控制器的替代物，可以方便地實現控制參數在線調試和控制邏輯調節。

在進行離線仿真和快速控制其原型的同時，根據控制器的功能設計，同步完成硬件的功能分析并進行相應的硬件設計、制作，并且根據軟件仿真的結果對硬件進行完善和修改。

第三步，目標代碼生成。前述的快速控制原型基本生成了滿意的控制策略，硬件設計也形成了最終物理載體ECU的底層驅動軟件，兩者集成后生成目標代碼下載到ECU中。

第四步，純電動汽車的硬件在環仿真，目的是驗證其電動車控制器電控單元ECU的功能。在這個環節中，除了電控單元是真實的部件，部分被控對象也可以是真實的零部件。

第五步，調試和標定。把經過硬件再換仿真驗證的ECU鏈接到完全真實的被控對象中，進行實際運行試驗和調試。

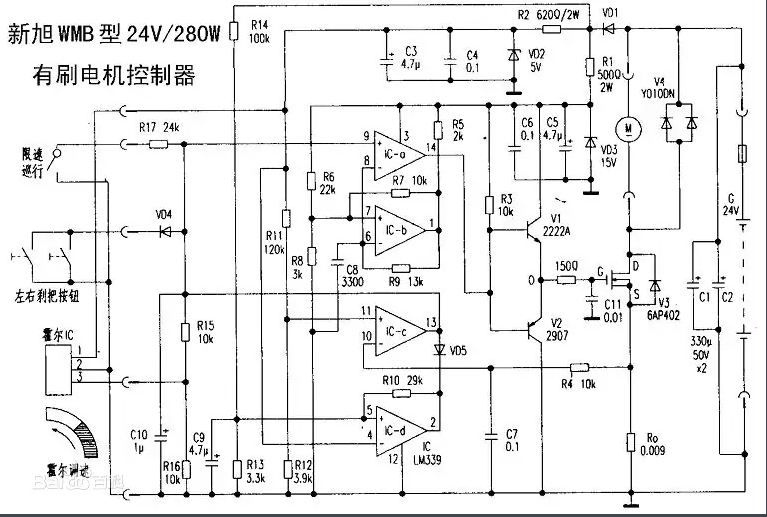

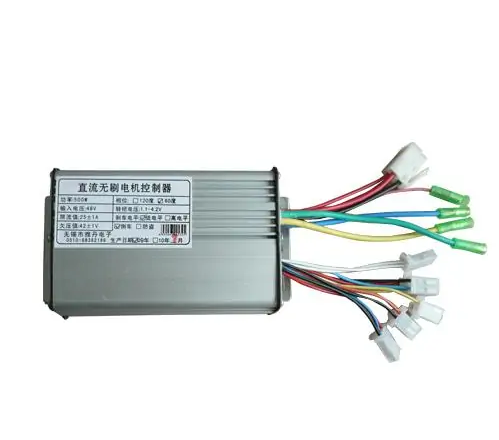

電動車控制器從結構上分兩種，我們把它稱為分離式和整體式。

1、分離式：所謂分離，是指控制器主體和顯示部分分離。后者安裝在車把上，控制器主體則隱藏在車體包廂或電動箱內，不露在外面。這種方式使控制器與電源、電機間連線距離縮短，車體外觀顯得簡潔。

2、一體式：控制部分與顯示部分合為一體，裝在一個精致的專用塑料盒子里。盒子安裝在車把的正中，盒子的面板上開有數量不等的小孔，孔徑4-5mm，外敷透明防水膜?？變?nèi)相應位置設有發光二極管以指示車速、電源和電池剩余電量。

簡略地講控制器是由周邊器件和主芯片（或單片機）組成。周邊器件是一些功能器件，如執行、采樣等，它們是電阻、傳感器、橋式開關電路，以及輔助單片機或?qū)Ｓ眉呻娐吠瓿煽刂七^程的器件；單片機也稱微控制器，是在一塊集成片上把存貯器、有變換信號語言的譯碼器、鋸齒波發生器和脈寬調制功能電路以及能使開關電路功率管導通或截止、通過方波控制功率管的的導通時間以控制電機轉速的驅動電路、輸入輸出端口等集成在一起，而構成的計算機片。這就是電動自行車的智能控制器。它是以“傻瓜”面目出現的高技術產品。

控制器的設計品質、特性、所采用的微處理器的功能、功率開關器件電路及周邊器件布局等，直接關系到整車的性能和運行狀態，也影響控制器本身性能和效率。不同品質的控制器，用在同一輛車上，配用同一組相同充放電狀態的電池，有時也會在續駛能力上顯示出較大差別。
