SL3038 8V-150V寬輸入電壓降壓型恒壓恒流DC-DC控制器

SL3038電動車專用8V-150V電源芯片,150V降壓IC,150V降壓芯片,150V5A降壓電源IC

芯片介紹：

SL3038 是一款支持寬電壓輸入的開關降壓型DC-DC 控制器，最高輸入電壓可超過150V。

SL3038 具有低待機功耗、高效率、低紋波、優異的母線電壓調整率和負載調整率等特性。支持大電流輸出，輸出電流可高達5A 以上。

SL3038 同時支持輸出恒壓和輸出恒流功能。通過設置CS 電阻可設置輸出恒流值。通過設置FB1、FB2 引腳的分壓電阻可設置輸出恒壓值。

SL3038 采用固定頻率的PWM控制方式，典型開關頻率為140KHz。輕載時會自動降低開關頻率以獲得高的轉換效率。

SL3038 內部集成軟啟動以及過溫保護電路，輸出短路保護，限流保護等功能，提高系統可靠性。

SL3038 采用SOP8 封裝。

芯片特點：

輸入電壓范圍：8V~150

輸出電壓從4.2V 到30V 可調

支持輸出恒壓恒流

支持輸出12V/5A，5V/5A

高效率：可高達96%

工作頻率：140KHz

低待機功耗

內置過溫保護

內置軟啟動

內置輸出短路保護

應用領域：

電動車控制器,電動車儀表盤,電動車USB車充

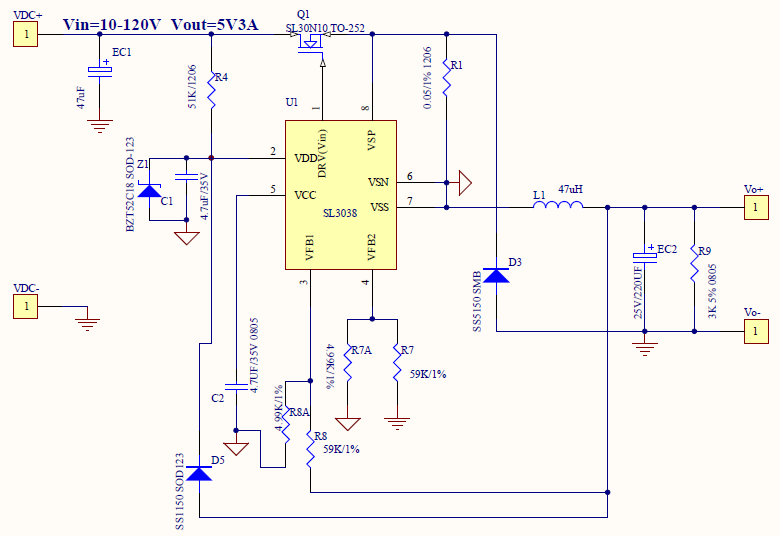

原理圖：
