SL3036D 24V36V48V60V降壓5V2A12V2A大功率恒壓恒流芯片

SL3036D內置MOS 60V開關降壓型DC-DC轉換器

SL3036D支持24V降壓5V2A恒壓恒流

SL3036D支持36V降壓12V2A恒壓恒流

SL3036D支持48V降壓24V1A恒壓恒流

芯片介紹：

SL3036D 是一款支持寬電壓輸入的開關降壓型DC-DC，芯片內置60V/5A 功率MOS，支持最高輸入電壓55V。

SL3036D 具有低待機功耗、高效率、低紋波、優異的母線電壓調整率和負載調整率等特性。支持大電流輸出，輸出電流可達3A

SL3036D 同時支持輸出恒壓和輸出恒流功能。

SL3036D 采用固定頻率的PWM控制方式，典型開關頻率為140KHz。輕載時會自動降低開關頻率以獲得高轉換效率。

SL3036D 內部集成軟啟動以及過溫保護電路，輸出短路保護，限流保護等功能，提高系統可靠性。

SL3036D 采用ESOP8 封裝，底部散熱片內置接VIN 腳。

芯片特點：

寬輸入電壓范圍：8V~55V

輸出電壓從4.2V到30V 可調

支持輸出恒壓恒流

支持輸出12V/3A; 5V/3A

高效率：可高達96%

工作頻率：140KHz

低待機功耗

內置過溫保護

內置軟啟動

內置輸出短路保護

應用領域：

POE交換機,POE分離器,平衡車,扭扭車等

原理圖：

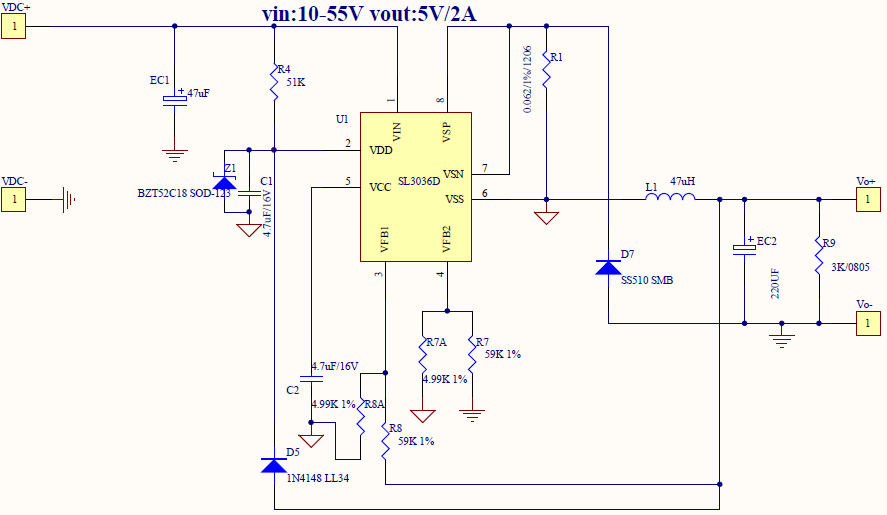

SL3036D支持24V降壓5V2A恒壓恒流

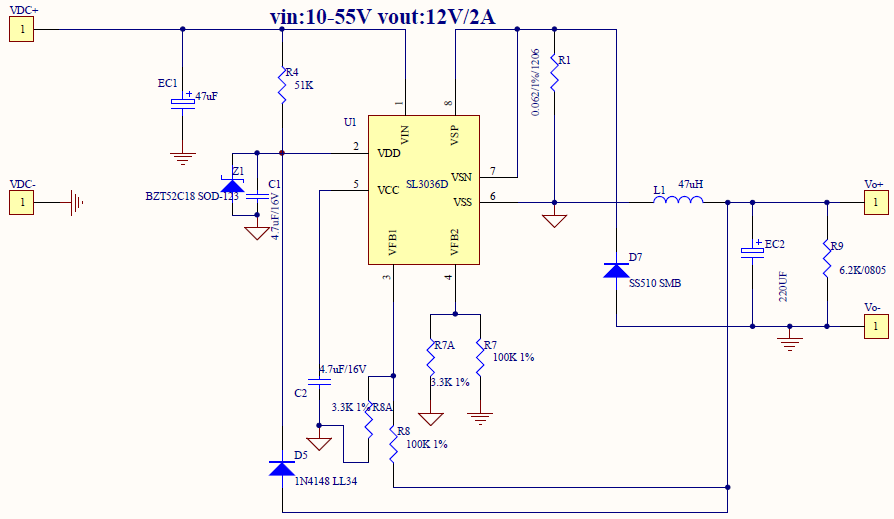

SL3036D支持36V降壓12V2A恒壓恒流

SL3036D支持48V降壓24V1A恒壓恒流
