SL9058C

開關降壓型LED恒流驅動器

概述

SL9058C 是一款高效率、高精度的 降壓型大功率 LED 恒流驅動控制芯片。

SL9058C采用PWM工作模式，頻率可 變的平均電流控制方式，具有優異的負載 調整率和線性調整率。

SL9058C通過調節外置的電流采樣電 阻，能控制高亮度 LED 燈的驅動電流，使LED 燈亮度達到預期恒定亮度。 SL9058C支持線性調光，可通過 CS端進行調光。

SL9058C集成電高低亮功能，可通 過HL 腳選擇高亮或低亮工作模式。

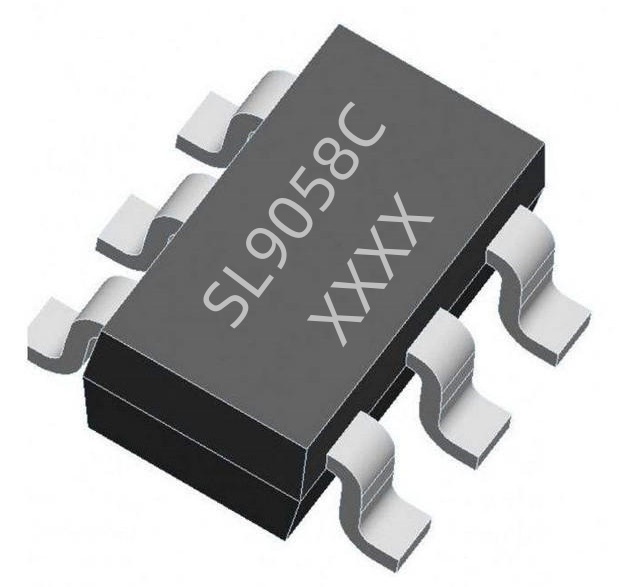

SL9058C內部集成了VDD穩壓管以 及過溫保護電路，減少外圍元件并提高系 統可靠性。 SL9058C采用 SOT23-6封裝。

特點

◆寬輸入電壓范圍：8V~100V

◆高效率：可高達 93%

◆支持高低亮模式

◆CS 電壓：200mV

◆芯片供電欠壓保護：3.4V

◆智能過溫保護

◆內置 VDD 穩壓管

應用領域

◆LED 汽車大燈

◆自行車、電動車、摩托車燈

◆強光手電

◆LED 射燈

◆大功率 LED 照明

◆LED 背光

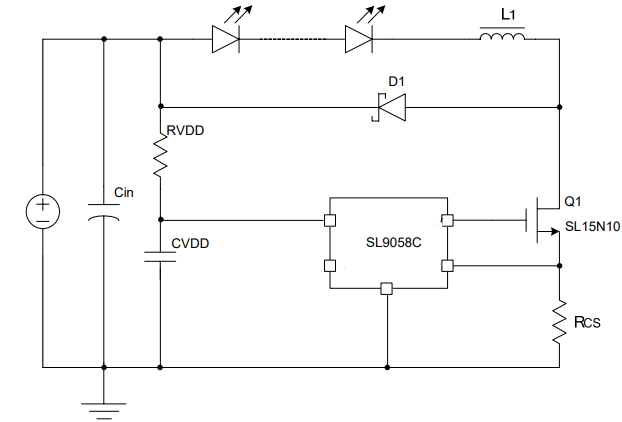

電路圖
