SL4016

36V,20A 升壓型 DC-DC 轉換器

概述

SL4016 是一款內部集成功率管的大功率升壓轉換器，適用于 2.8V-36V 輸入電壓范圍，最高 36V 輸出電壓，可提供 20A 的開關電流。 SL4016 的工作頻率可通過 RT 腳外接一個電阻調節，工作頻率調節范圍 100KHz-1MHz，RT 腳懸空時默認工作頻率為 200KHz。 SL4016 支持可調節的開關峰值電流限制和 EN 腳關斷功能。 芯片采用峰值電流檢測控制模式和外置環路補償功能， 可優化環路穩定性并提高系統的可靠性。 SL4016 支持軟起動功能，調節 SS 腳的電容值，可改變軟啟動時間?？煞乐箚?dòng)瞬間的浪涌電流。 SL4016 內部還集成了各種異常狀態的保護功能，包括逐周期過流保護、欠壓保護、軟啟動、熱關斷保護等。 SL4016 外圍電路簡單，采用 ESSOP20 封裝。

特征

● 輸入電壓范圍：2.8V-36V

● 輸出電壓范圍：最大 4.5-36V

● 開關頻率 100KHz-1MHz 可調

● 高達 95%的轉換效率

● 峰值電流：20A

● 可編程軟起動

● PWM 工作模式

● 逐周期過流保護

● 欠壓保護

● 熱關斷保護

● 低功耗，關斷電流 8uA

應用

● 音箱

● 移動電源

● 電池供電系統

● POS 機

● 電子煙

● 大功率應急電源

● ESSOP20 封裝

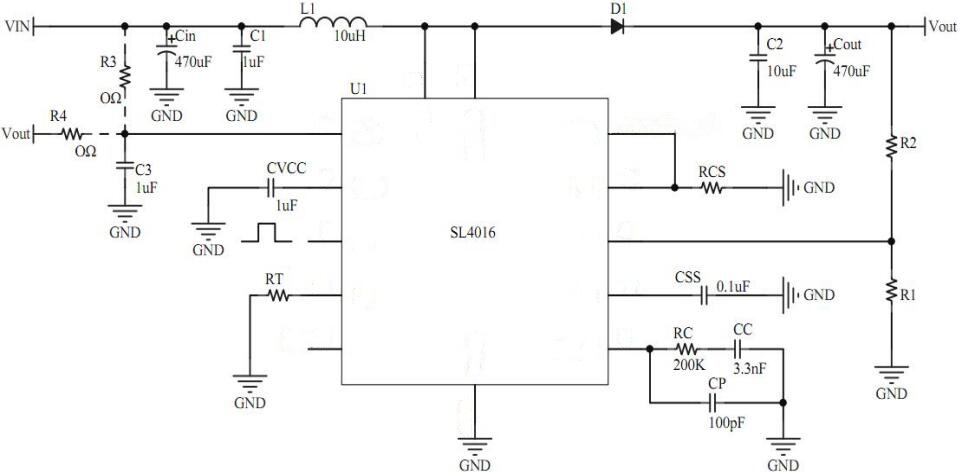

典型應用圖
