SL9056A
二功能平均電流型LED恒流驅動器
概述
SL9056A 是一款外圍電路簡單,適用于8-90V電壓范圍的非隔離式降壓型大功率恒流LED 驅動芯片。
SL9056A 采用了PWM工作模式，典型工作頻率為140KHz。在應用中可以采用較小值的電 感，可以有效節省空間。
SL9056A 通過對MODE端口進行控制實現二功能切換。MODE懸空時為高亮模式，MODE接 高電平時為低亮模式，其中低亮電流為高亮電流的50%。

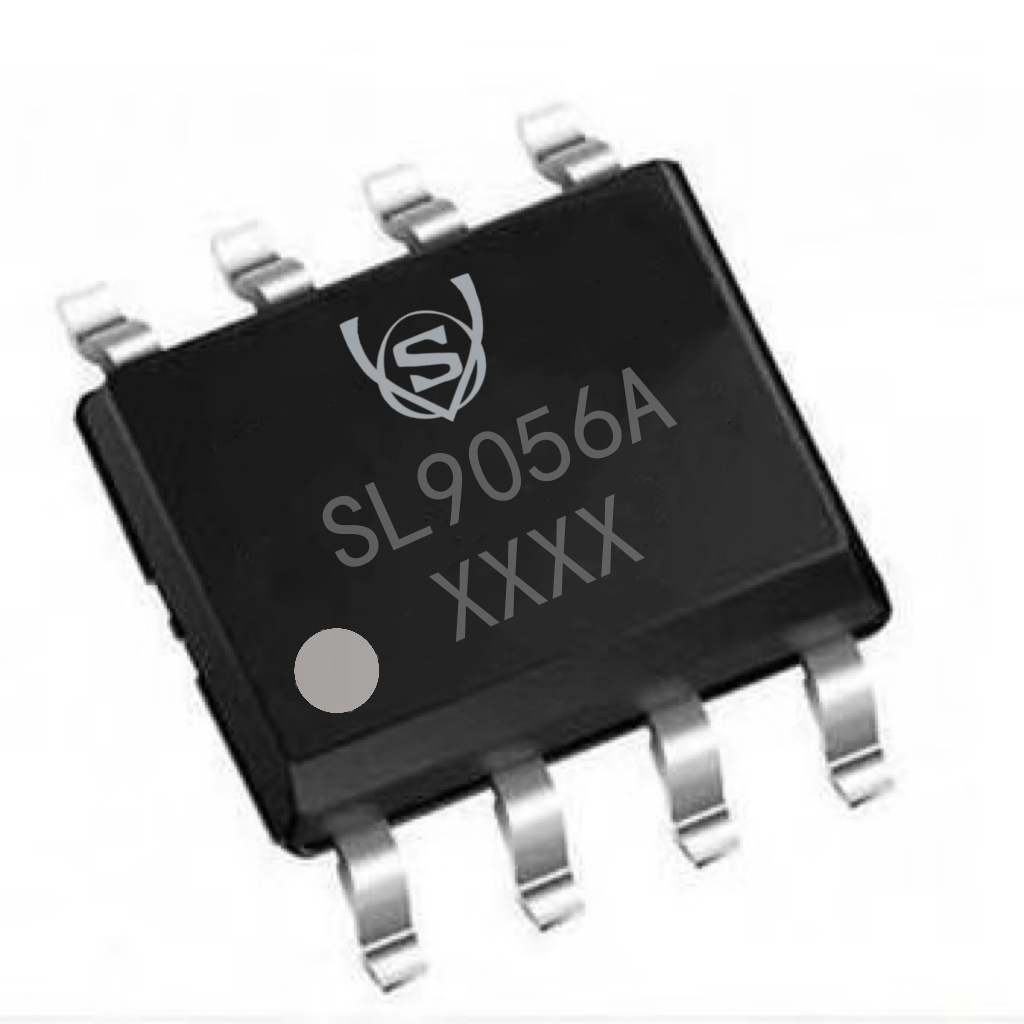

SL9056A 采用ESOP8封裝，芯片底部散熱片內置SW腳。
特點
● 內置功率MOS
● 輸入電壓范圍：8V-90V
● 效率90%
● 輸出電流范圍：100MA-1.5A
● 平均電流工作模式
● 過溫時減小輸出電流
● 工作頻率：140KHz
應用
● 直流或交流輸入LED驅動器
● RGB背光LED驅動
● 電動自行車照明
● 摩托車照明
● 汽車照明

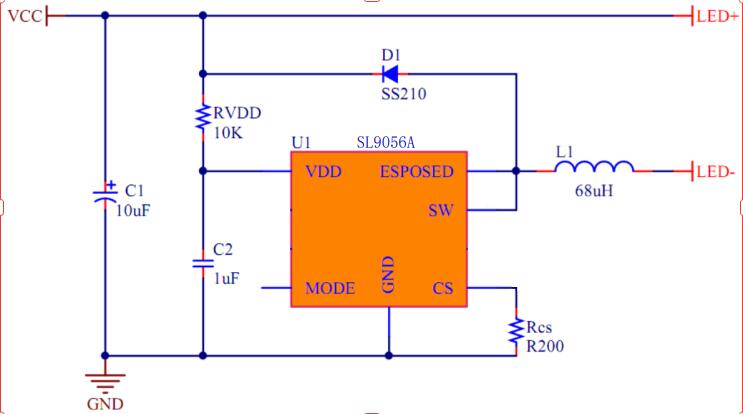

原理圖
