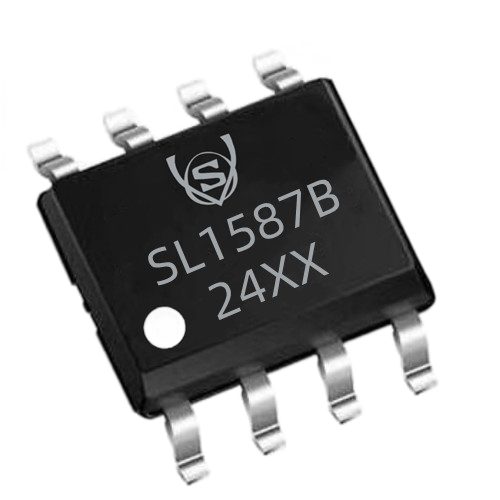

SL1587B
DC-DC降壓恒壓
封裝:SOP-8
輸入范圍:4V-30V
輸出電壓:1.8V-28V
輸出電流:3A
工作頻率:130KHZ
驅動MOS管:內置
靜態電流:350uA
關斷電流:1uA
SL1587B
30V/3A同步降壓穩壓器
說明
SL1587B是支持高電壓輸入的同步降壓電源管理芯片，輸入電壓在寬范圍內可實現 3A 的連續電流輸出。
通過調節 FB 端口的分壓電阻，可以輸出1.8V 到 28V 的穩定電壓。SL1587B具有優秀的恒壓/恒流(CC/CV)特
性。SL1587B采用電流模式的環路控制原理，實現了快速的動態響應。SL1587B工作開關頻率為 130kHz，具有
良好的 EMI 特性。
SL1587B內置線電壓補償，可通過調節 FB 端口的分壓電阻阻值來實現。SL1587B不僅可實現單芯片降壓
電源管理方案，還可以與 QC2.0/ QC3.0 識別芯片構成快速充電電源管理方案。另外， 芯片包含多重保護功
能：過溫保護，輸出短路保護和輸入欠壓/過壓保護等。
SL1587B采用 SOP8 的標準封裝。
特性
? 寬輸入電壓范圍：4V-30V
? 開關頻率：130kHz
? 寬輸出電壓范圍：1.8V-28V
? 輸入欠壓/過壓、輸出短路和過熱保護
? 效率可高達92%以上
? 輸出電流：3A
? 超高恒流精度：±5%
? 無需外部補償
? 恒壓精度：±5%
? SOP-8封裝
應用范圍
? 車載充電器/適配器
? 分布式供電系統
? 線性調節前置穩壓器
? 電池充電器

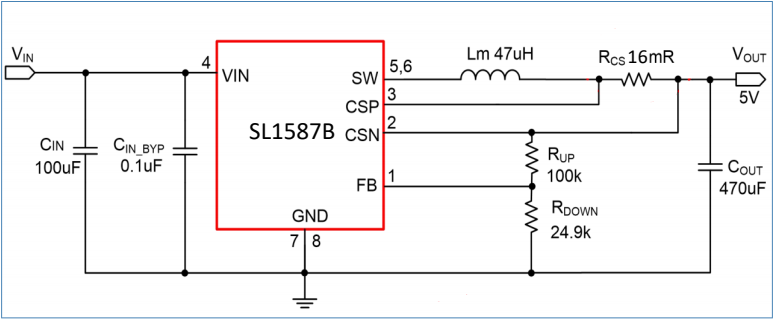

應用電路
