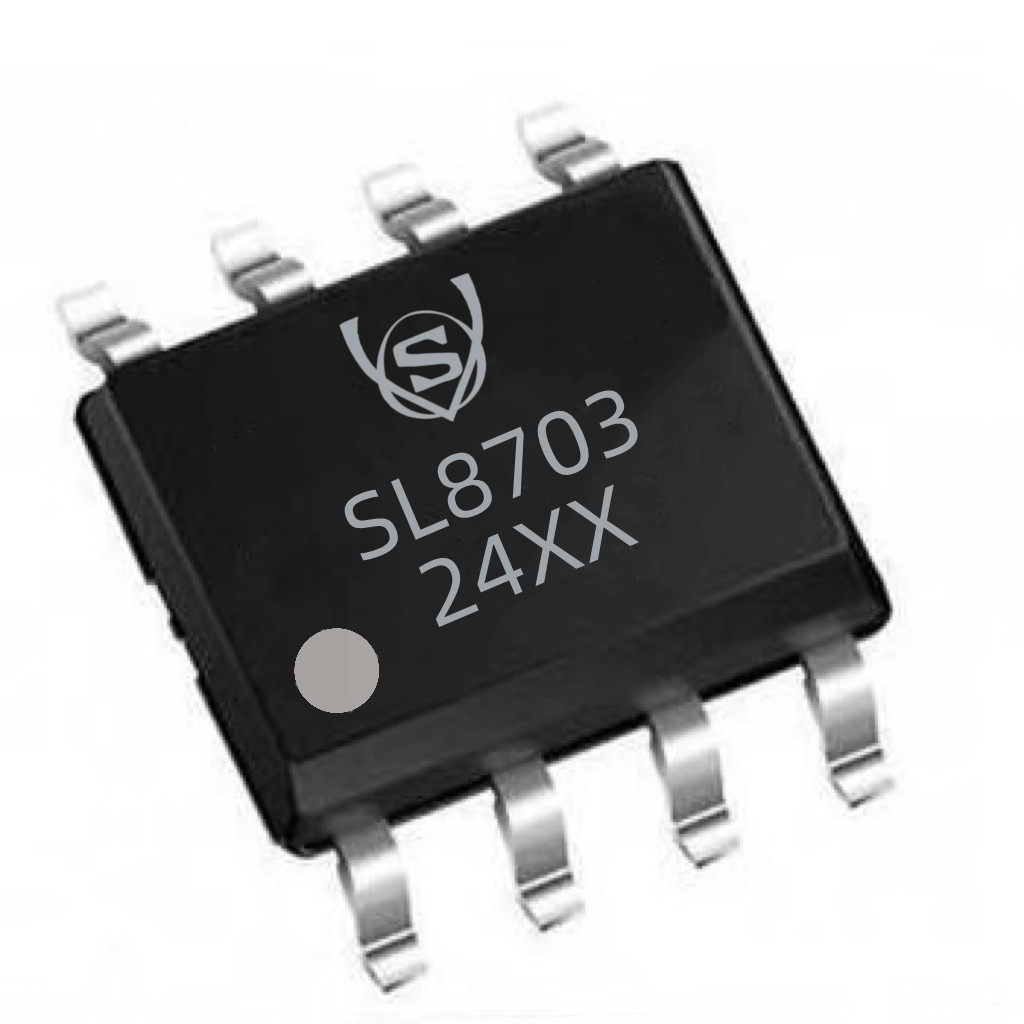

SL8703

內置MOS無頻閃調光降壓型LED恒流驅動器

說明

  SL8703是一款外圍電路簡潔的無頻閃寬調光比降壓型LED 恒流驅動器，適用于輸入電壓 6.5-75V 范

圍的LED 恒流照明領域。

  SL8703 PWM 調光支持高輝應用，支持 100Hz 以上的調光頻率，分辨率超過 100：1，調光全程無頻

閃。當 DIM 腳拉低到 GND 超過 40ms，芯片自動進入休眠模式以降低功耗，此時待機電流<80uA，當

DIM 端口拉高以后芯片重新啟動。DIM 腳內置上拉，不使用時可以懸空。

  SL8703 LD 腳支持模擬調光，調光范圍 0~1.8V，應用于最大電流設置。LD 腳接電容到地，可以設

置軟啟動時間。

  SL8703內置過溫保護降電流，采用ESSOP10封裝。

特性

  工作電壓范圍 6.5-75V

  輸出電流范圍≤1.5A

  支持 100：1 調光比

  轉換效率>95%

  負載調整率<±0.5%

  恒流精度≤±3％

  低待機功耗

  調光無頻閃

  支持軟啟動

  支持調光頻率超過 32K

  支持開關頻率設置

  支持 PWM 轉模擬/模擬調光

  內置 80V LDO 供電

  過溫保護降電流

  封裝：ESSOP10

應用領域

  0~10V 調光

  智能照明

  Dali 調光

  商業 LED 照明

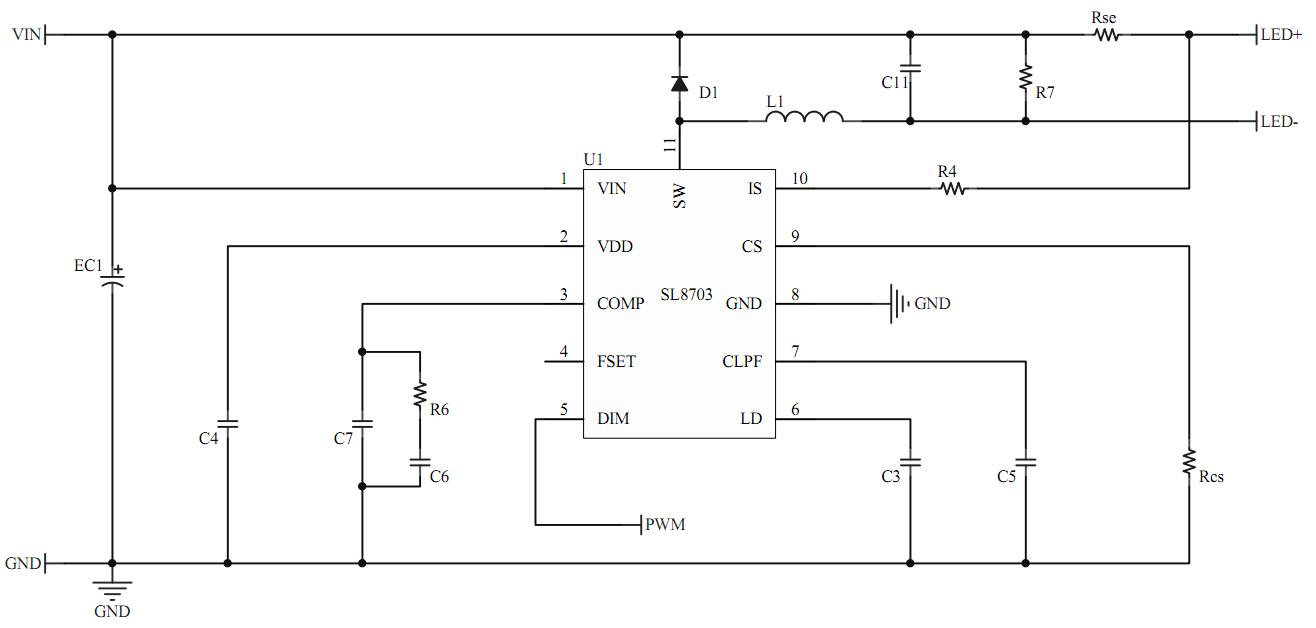

典型應用圖
