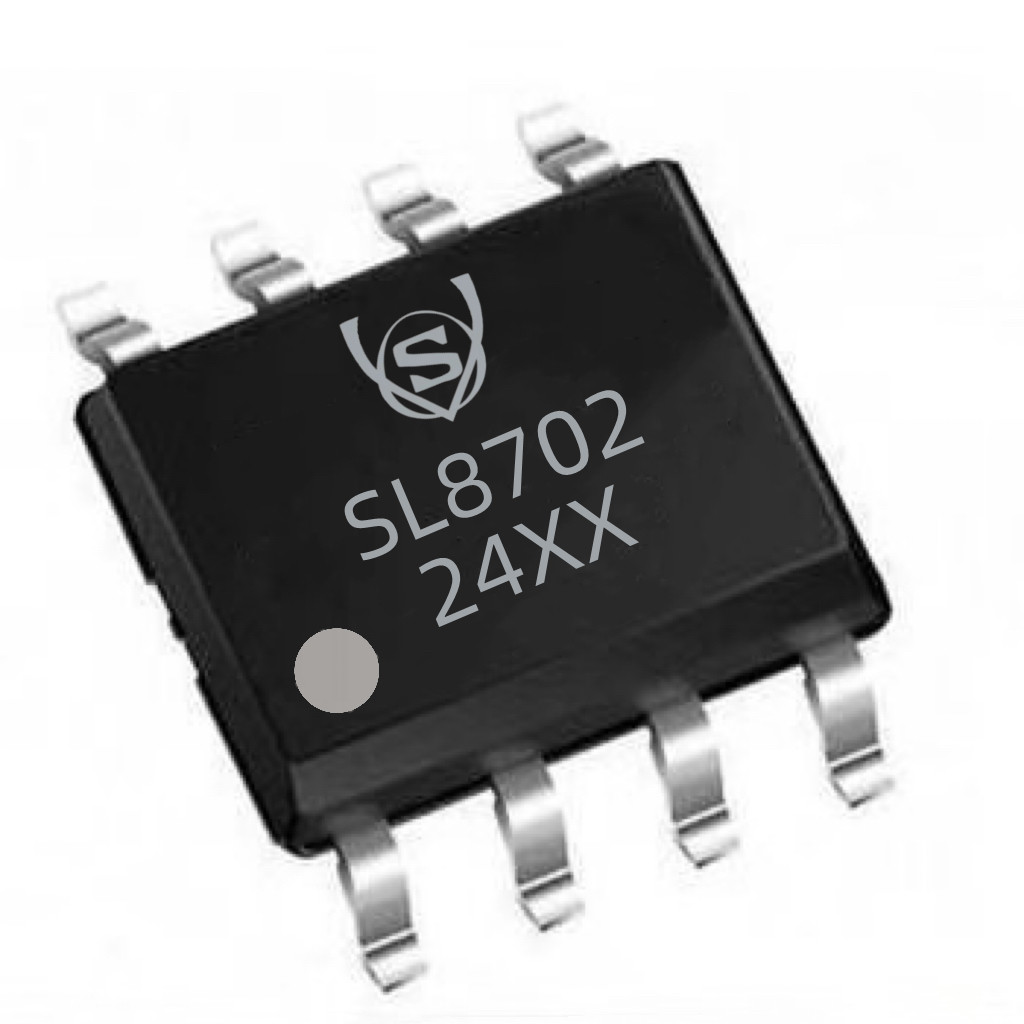

SL8702

高精度無頻閃降壓型LED恒流驅動器

說明

  SL8702是一款外圍電路簡潔的寬調光比無頻閃降壓調光 LED 恒流驅動器，適用于 6.5-75V 輸入電

壓范圍的LED 恒流照明領域。

  SL8702 PWM 調光支持高輝應用，支持 100Hz 以上的調光頻率，分辨率超過 100：1，調光全程無

頻閃。當 DIM拉低到 GND 超過 40ms，芯片自動進入休眠模式以降低功耗，此時待機電流<80uA，當

DIM 端口拉高以后芯片重新啟動。DIM 管腳內置上拉，不使用時可以懸空。

  SL8702 LD 端口支持模擬調光，調光范圍 0~1.8V，應用于最大電流設置。LD 端口接電容到地，

可以設置軟啟動時間。

  SL8702內置過溫保護降電流，采用ESSOP10封裝。

特性

 ? 工作電壓范圍 6.5-75V

 ? 輸出電流范圍≤10A

 ? 支持 100：1 調光比

 ? 轉換效率>95%

 ? 負載調整率<±0.5%

 ? 恒流精度≤±3％

 ? 低待機功耗

 ? 調光無頻閃

 ? 支持軟啟動

 ? 支持調光頻率超過 32K

 ? 支持開關頻率設置

 ? 支持 PWM 轉模擬/模擬調光

 ? 內置 80V LDO 供電

 ? 過溫保護降電流

 ? 封裝：ESSOP10

應用領域

 ? 0~10V 調光

 ? Dali 調光

 ? 智能照明

 ? 商業 LED 照明

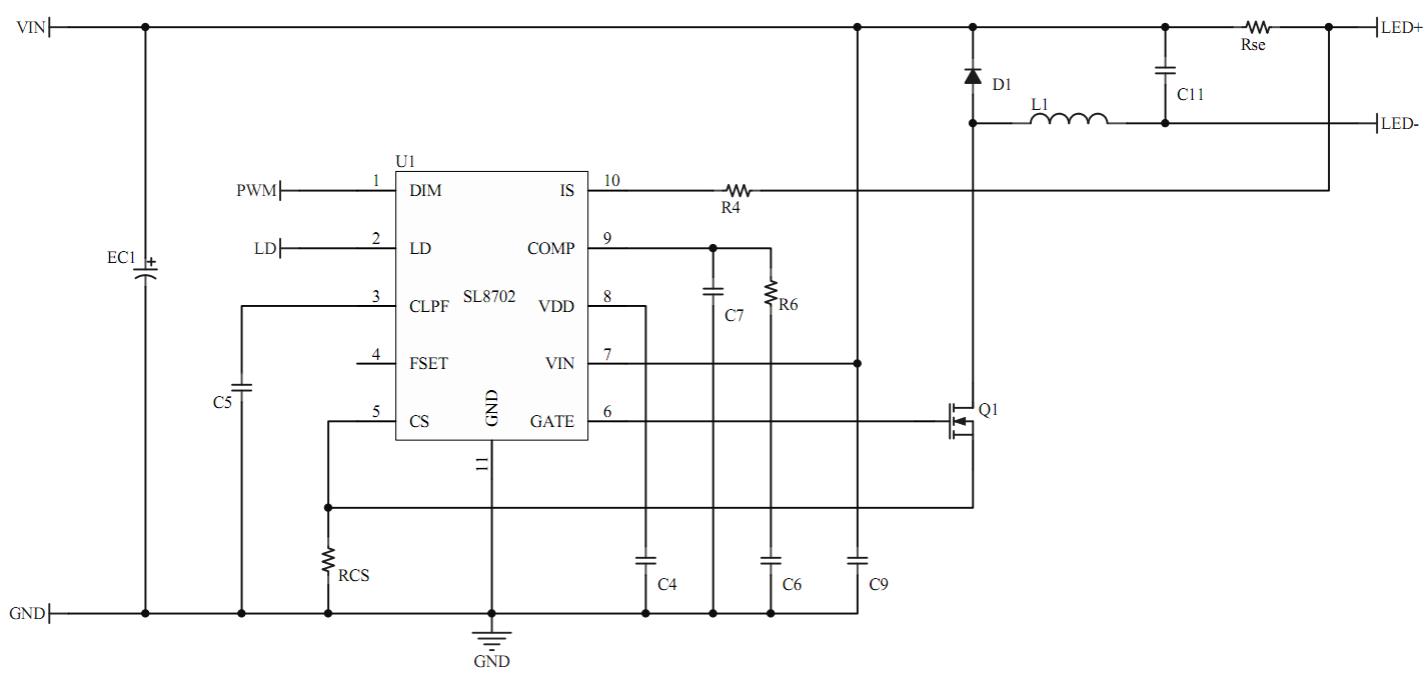

應用電路
