SL8313

100V降壓型LED恒流驅動器

概述

  SL8313是一款工作在電感電流連續模式下的降壓型LED恒流驅動器。用于高效地驅動一顆或者多顆串聯LED。

芯片的輸入電壓范圍為6V~100V，外置功率管，輸出電流外部可調。

  SL8313采用高端電流檢測方式，通過外部電阻可以設定LED 輸出的平均電流，并可以通過 DIM 引腳接收模

擬調光和很寬范圍的 PWM 調光信號。

  SL8313內部集成了自動溫度補償控制電路，當芯片內部的溫度超過150℃時，LED輸出電流會隨著溫度的上升

而逐漸減小，從而限制輸入功率，增強系統可靠性。

特點

● 高達 95%的效率

● 自動溫度補償控制

● 寬輸入電壓范圍：6V~100V

● 最大負載電流10A

● 輸出可調的恒流控制方法

● DIM 腳可進行 PWM 和模擬調光

● ±3%輸出電流精度

● 極少的外部器件

● 高端電流采樣

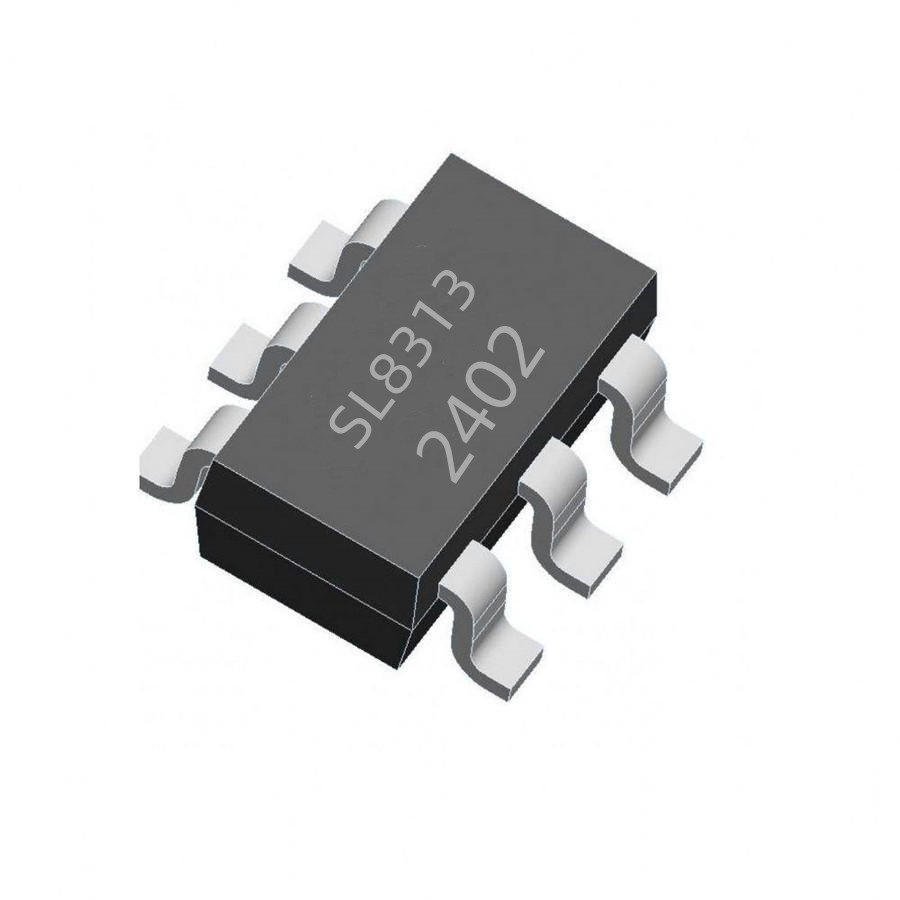

● 采用 SOT23-6 封裝

應用

● 低壓 LED 射燈替代鹵素?zé)?/p>

● 車載 LED 燈

● 低壓工業 LED 照明

● 其它 LED 照明

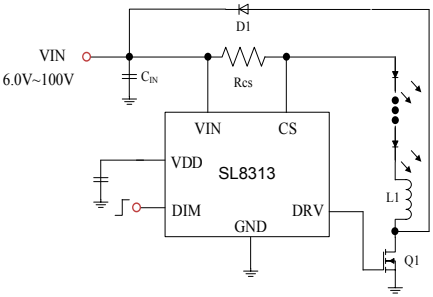

應用電路
