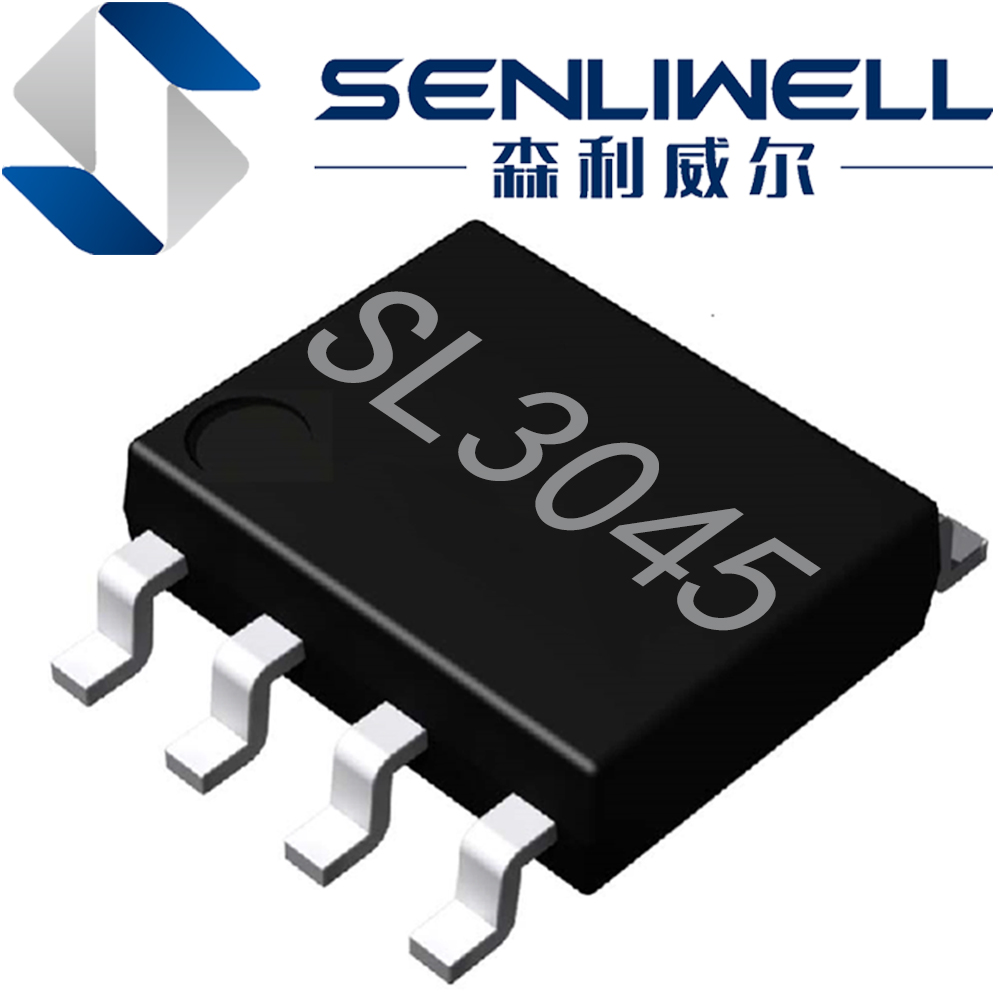

SL3045
DC-DC降壓恒壓
封裝:ESOP8
輸入范圍:8V-100V
輸出電壓:ADJ
輸出電流:2.5A
工作頻率:150K
驅動MOS管:內置
靜態電流:1.6mA
關斷電流:6uA
SL3045
100V，2.5A開關降壓型轉換器
概述
SL3045 是一款內部集成有功率MOSFET管可設定輸出電流的降壓型開關穩壓器?？晒ぷ髟趯?/p>
輸入電壓范圍具有優良的負載和線性調整。寬范圍輸入電壓（8V至100V）可提供最大2.5A電流的
高效率輸出，可在移動環境輸入的條件下實現各種降壓型電源變換的應用。
SL3045 安全保護機制包括逐周期峰值限流、軟啟動、輸出短路保護和過溫保護。
SL3045 采用固定頻率PWM控制方式，典型開關頻率為150KHz。
SL3045 通過設置FB引腳分壓電阻，可設置輸出電壓。
SL3045 外圍電路簡單，采用ESOP8封裝。
特點
● 輸入電壓范圍：8V-100V
● 軟啟動
● 2.5A輸出峰值電流
● 輸出短路保護
● 內置功率MOSFET
● 150K開關頻率
● 過流保護
● 低待機功耗
● 過溫保護
● 采用ESOP8封裝
應用
● 高電壓功率轉換
● 電動車車載設備
● 汽車系統供電
● 平衡車
● 電池供電系統
● 追蹤器電源

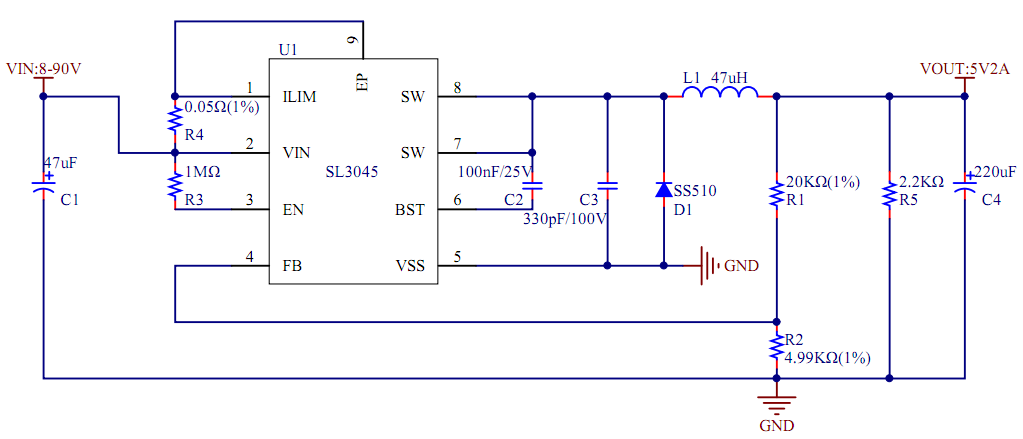

原理圖
