SL4011 升壓型DC-DC轉換器

產品概述

  SL4011 是一款高功率異步升壓轉換器，集成22mΩ功率開關管，為便攜式系統提供高效的小

尺寸解決方案。

  SL4011 具有2.7V至12V寬輸入電壓范圍，可為采用單節或兩節鋰電池的應用提供支持。該器

件具備10A開關電流能力，并且能夠提供高達12.8V的輸出電壓。

  SL4011 支持可編程的軟啟動，以及可調節的開關峰值電流限制。

  SL4011 支持兩種不同的tr/tf，以適應不同的EMI和效率需求。

  SL4011 安全保護機制包括13V輸出過壓保護、和熱關斷保護。

產品特點

 ● 輸入電壓范圍：2.7V-12V

 ● 低關斷功耗，關斷電流1uA

 ● 輸出電壓范圍：最高12.8V

 ● 支持兩種tr/tf模式，應對EMI挑戰

 ● 固定開關頻率：500kHz

 ● 可編程軟啟動

 ● 可編程峰值電流：10A

 ● 輸出過壓(13V)、熱關斷等保護

 ● 高達94%轉換效率

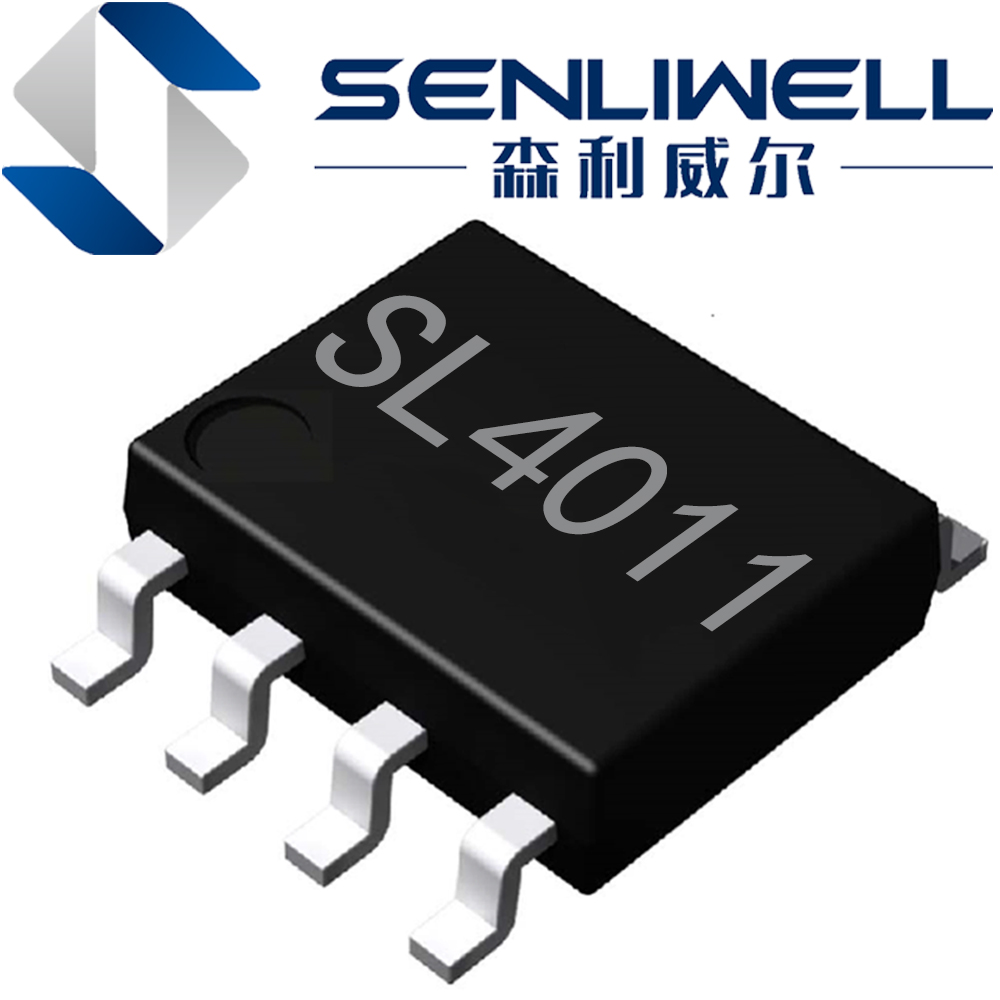

 ● 采用ESOP8封裝

產品應用

 ● 無線音箱

 ● 拉桿音箱

 ● 便攜式音箱

 ● 平板電腦，筆記本電腦

 ● 移動電源

 ● POS機終端

 ● 充電設備

 ● 無刷電機

 ● USB TYPE-C電源傳輸

 ● 電推剪發器

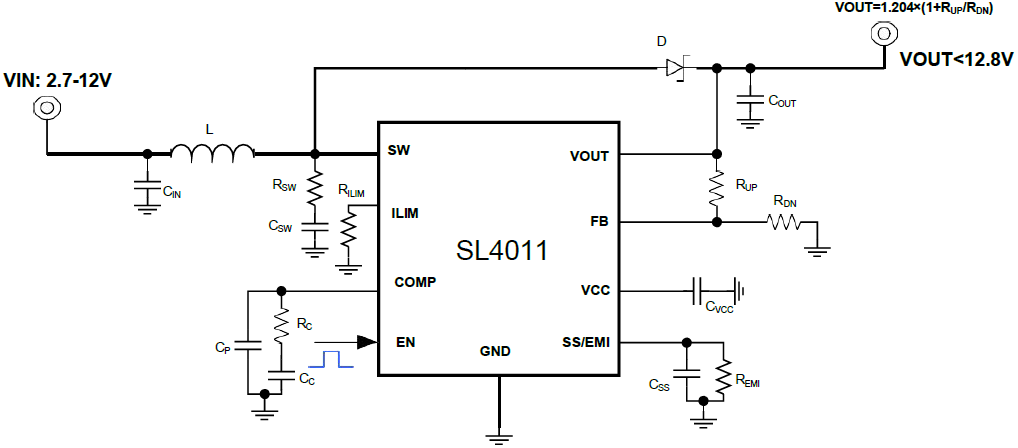

典型原理圖
