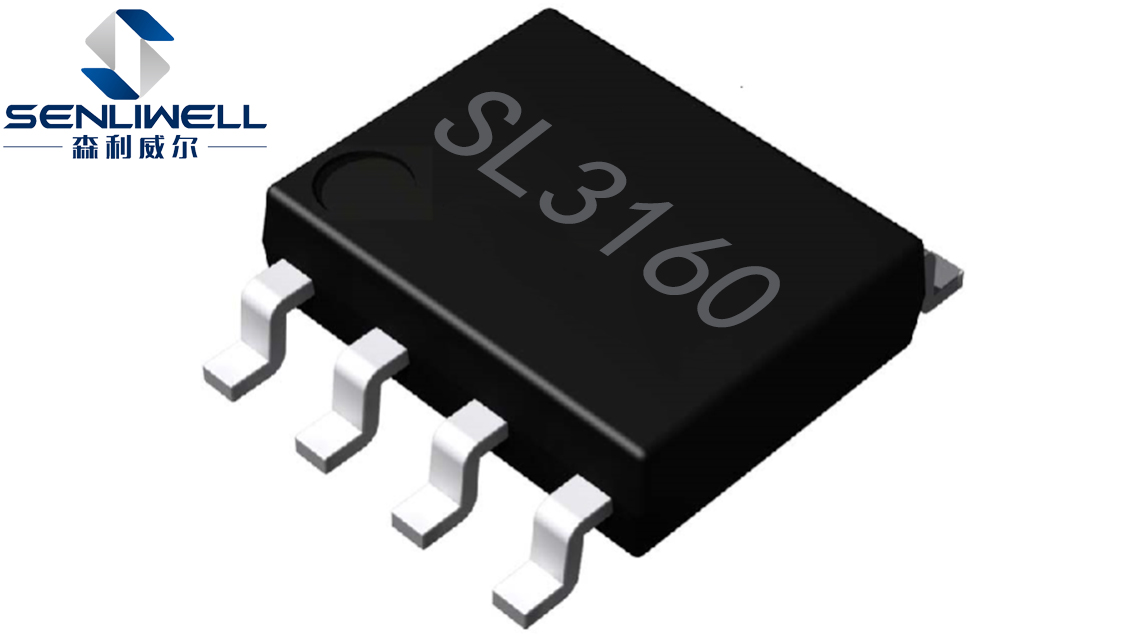

SL3160
DC-DC降壓恒壓
封裝:SOP-7
輸入范圍:10V~150V
輸出電壓:固定5V
輸出電流:0.9A
工作頻率:120khz MAX
驅動MOS管:內置
靜態電流:700uA
關斷電流:無
森利威爾 SL3160
150V/0.8A 開關降壓型轉換器
概述
SL3160 是一款用于開關電源的內置150V 高壓MOSFET 的DC-DC 控制器。
SL3160 內置高壓?jiǎn)?dòng)和自供電功能，可滿足快速啟動和低待機功耗要求。具有自適應降頻功能，可進一步優
化輕載條件下的轉換效率。芯片內置軟啟動功能，能減小器件應力，有效防止電感電流過沖。
SL3160 內部還集成了各種異常狀態的保護功能，包括VDD 欠壓鎖定，輸出過載保護， 過溫保護，短路保護等。
SL3160 采用SOP8 封裝。
特征
● 最大800MA 輸出電流
● 15V 至150V 寬工作電壓
● 內置150V 功率MOSFET
● 固定5V 輸出電壓
● 最高75KHz 開關頻率
● VDD 欠壓鎖定保護
● 過溫保護
● 輸出短路保護
● 輸出過載保護
● 低待機功耗
● 輕載降頻
應用
● 備用電源
● 電動工具
● 電動自行車
● 平衡車
● 以太網供電

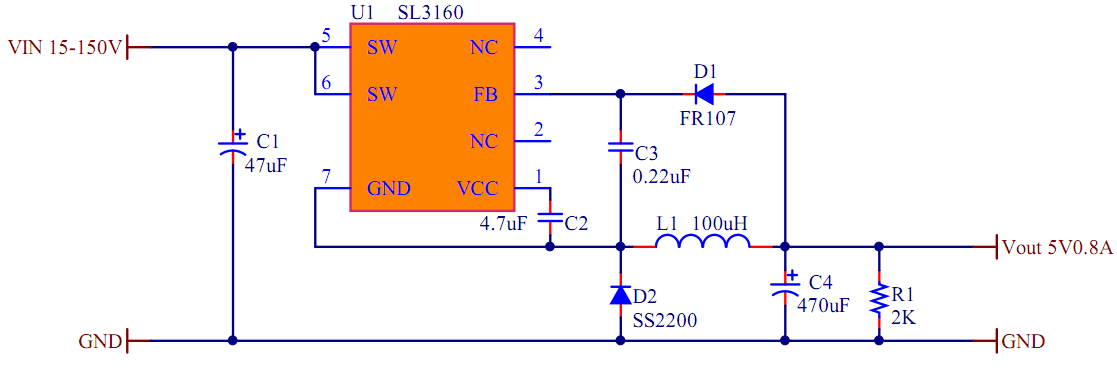

典型應用圖
更詳細資料，請聯系銷售！
