概述

       SL4115 是一款高側電流感應的高亮度LED 驅動控制器，設計運用于高效驅動由高于LED 正向?qū)妷旱碾娫垂╇姷膯蝹€或多個串聯LED。

該裝置的運作是在5V 到40V 之間，提供了一個外部可調的高達1A 的輸出電流。根據電力供應的電壓和外部元件，可以提供高達25 瓦的輸出功率。

        SL4115 包括輸出開關和一個高側的輸出電流傳感電路, 可利用外部電阻器來設定的平均輸出電流或由精心設計的直流電壓或PWM 信號來加載

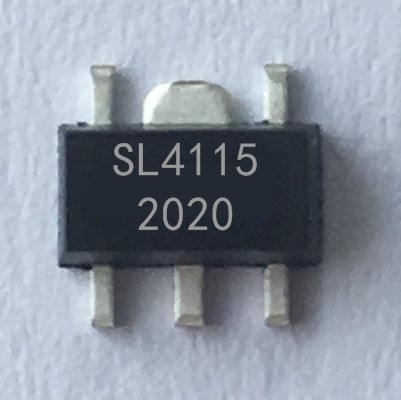

ADJ 腳來調節輸出電流。在ADJ 腳上加低于0.5V 的電壓將關斷輸出電流和開關動作，使該芯片進入低功耗待機狀態。SL4115 的封裝為SOT-89-5L。

特點

極少的外圍器件數

寬輸入電壓范圍：5V 至40V

高達1A 的輸出電流

開關控制及亮度的直流電壓控制和PWM 控制由單腳實現

輸出電流準確性可達±5％

內建的LED 開路保護

高達95％的效率

高側電流感應

遲滯控制，無需補償

過溫保護

應用

 LED 替換低壓鹵素?zé)魬?yīng)用

 汽車照明

 低壓照明工業

 LED 后備照明

 發亮標志

 緊急照明系統

 液晶電視背光

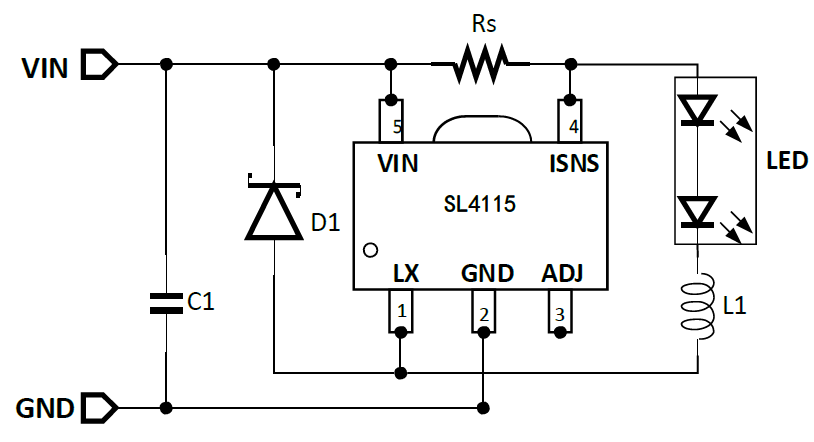

原理圖

更詳細資料，請聯系銷售。
