概述

      SL8443B 是一款內置5A 功率MOS開關降壓型高精度、高亮度LED 恒流驅動控制器。

      SL8443B 通過一個外接電阻設定輸出電流，最大輸出電流可達2.5A；外圍只需很少的元件就可實現降壓、恒流驅動功能。調光腳ADJ 兼容PWM和模擬調光的。

當ADJ 腳電壓低于0.3V 時輸出關斷，進入待機狀態。

      系統采用電感電流滯環控制方式，對負載瞬變具有非常快的響應，對輸入電壓具有高的抑制比；其電感電流紋波為20%，且最高工作頻率可達1MHz。

      SL8443B 特別適合寬輸入電壓范圍的應用，其輸入電壓范圍從5.5V 到60V。特別內置了一個LDO，其輸出電壓為5.5V，最大可提供5mA 電流輸出。

      SL8443B 內置過溫保護電路，當芯片達到過溫保護點，系統立即進入過溫保護模式，將降低輸入電流以提高系統可靠性。

      SL8443B 采用ESOP8 封裝。散熱片內置接SW 腳。

特點

最大輸出電流：2.5A

內置60V/30mΩ 功率MOS

高效率：96%

高端電流檢測

ADJ 同時兼容數字調光及模擬調光

滯環控制，無需環路補償

最高工作頻率：1MHz

電流精度：±3%

寬輸入電壓：5.5V~60V

過溫保護

低壓差工作時，可保持高穩定性

應用領域

建筑、工業、環境照明

MR16 及LED 燈

汽車照明

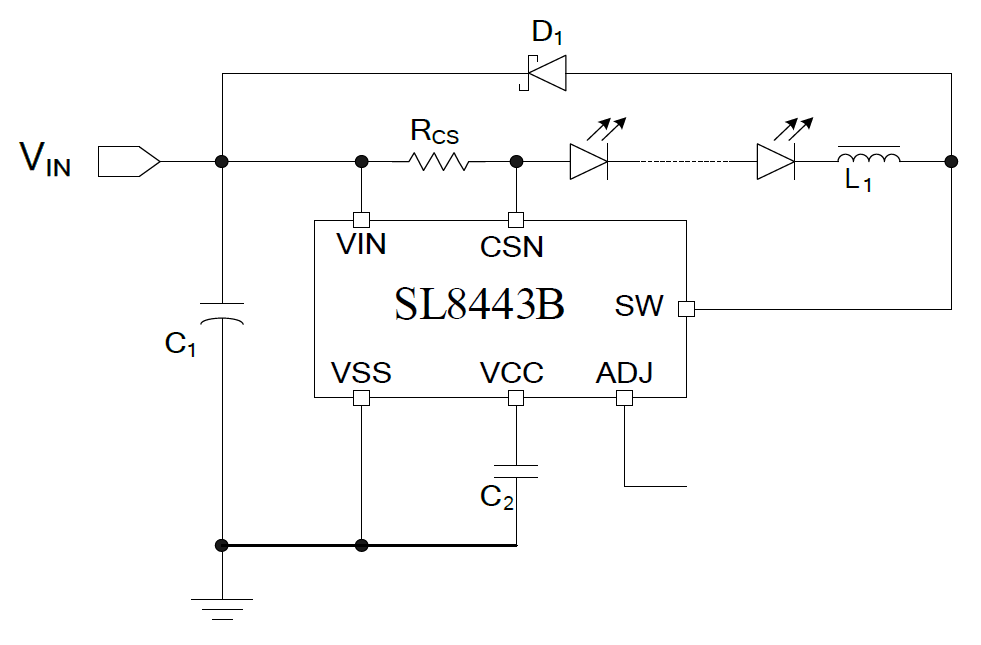

原理圖：

更詳細資料，請聯系銷售。
