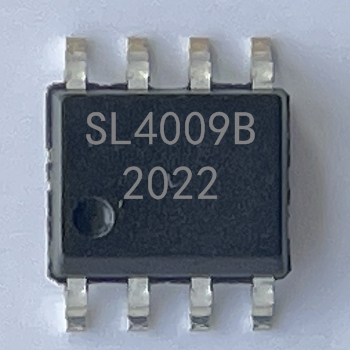

SL4009B
DC-DC升壓IC
封裝:ESOP8
輸入范圍:5V-100V
輸出電壓:Vin+1V
輸出電流:≤1.5A
工作頻率:120-450KHZ可調
驅動MOS管:內置
關斷電流:75UA
SL4009 內置MOS小功率升壓型DC-DC
概述：
SL4009B 是一款專為升壓、升降壓開關電源設計的專用DC-DC，芯片內置100V/5A 功率管。
SL4009B典型應用支持5-36V輸入電壓范圍。輸出電壓小于100V。
芯片采用固定頻率的PWM 控制方式并在輕載條件下自動降頻提高轉換效率。
芯片內置高精度誤差放大器、振蕩器，以及頻率補償電路，簡化了外圍設計。芯片內置過流保護以及EN 腳關斷功能。
芯片工作頻率可通過一個外接電阻調節，方便根據不同應用設置系統工作頻率。
SL4009B 內部集成了軟啟動以及過溫保護電路，減少外圍元件并提高系統可靠性。
SL4009B 采用ESOP8 封裝。散熱片內置接SW 腳。
特點：
內置100V/5A 功率管
寬輸入電壓范圍：5V~36V
高效率：可高達97%
固定工作頻率，頻率可外接電阻設置
EN 腳關斷功能
FB 采樣電壓：1V
內置頻率補償
內置軟啟動
內置過溫保護
內置限流功能
ESOP8 封裝
應用：
EPC/筆記本車載適配器
升壓、升降壓轉換
手持設備供電

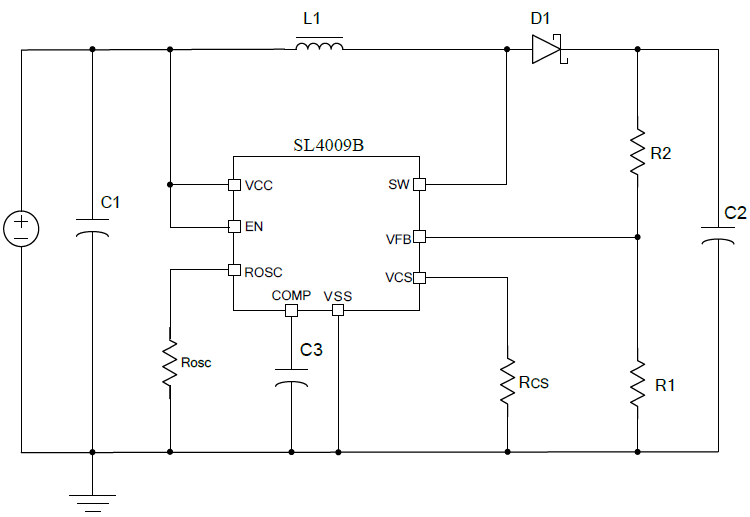

原理圖：
更詳細資料，請聯系銷售！
