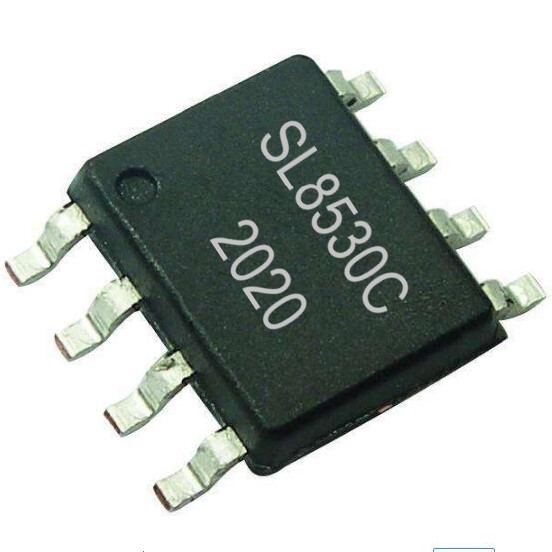

SL8530C
DC-DC升壓恒流
封裝:SOP8
輸入范圍:3.6V-100V
輸出電壓:≥Vin+1V
工作頻率:300KHZ
驅動MOS管:外置MOS
靜態電流:200UA
關斷電流:無
SL8530C 升壓型LED 恒流驅動器
概述:
SL8530C 是一款內置100V 功率NMOS 高效率、高精度的升壓型大功率LED 恒流驅動芯片。
SL8530C 采用固定關斷時間的控制方式，關斷時間可通過外部電容進行調節，工作頻率可根據用戶要求而改變。
SL8530C 通過調節外置的電流采樣電阻，能控制高亮度LED 燈的驅動電流，使LED 燈亮度達到預期恒定亮度。在EN 端加PWM 信號，還可以進行LED 燈調光。
SL8530C 內部集成了VDD 穩壓管，軟啟動以及過溫保護電路，減少外圍元件并提高系統可靠性。
SL8530C 采用ESOP8 封裝。散熱片內置接SW 腳。
特點:
寬輸入電壓范圍：3.6V~100V
內置100V 功率MOS
高效率：可高達95%
最大工作頻率：1MHz
FB 電流采樣電壓：250mV
芯片供電欠壓保護：3.2V
關斷時間可調
智能過溫保護
軟啟動
內置VDD 穩壓管
應用:
LED 燈杯
電池供電的LED 燈串
平板顯示LED 背光
大功率LED 照明
原理圖：
更詳細資料，請點擊查看規格書！
