概述:

SL8700 是一款外圍電路簡單的多功能平均電流型LED 恒流驅動器，適用于寬電壓范圍的非隔離式大功率恒流LED 驅動領域。

芯片PWM 端口支持超小占空比的PWM 調光，可響應最小60ns脈寬。PWM 端口為高電平時，芯片正常工作。為低電平時，芯片輸出關閉。

芯片輸出電流恒流精度 ≤±3％，且輸出電流受輸入輸出電壓、系統電感的影響?。恍酒瑑炔考森h(huán)路補償，外圍電路簡潔，系統更加穩定可靠。

芯片通過對LD 端口實現模擬調光功能。LD 接0.2-1.2V 模擬調光信號輸入時，系統為模擬調光模式。LD 模擬調光模式時，端口電壓低于0.2V，輸出關閉。也可以利用LD 的模擬調光特性，配合PWM 調光，實現軟啟動功能。

LD、PWM 引腳懸空時，建議與VDD 引腳短接在一起使用。

特點:

支持高輝調光，調光比65536：1

平均電流工作模式

高效率：最高可達95%

輸出電流可調范圍60mA~5A

內置5V 穩壓管

外驅MOS

最大工作頻率1MHz

恒流精度≤±3%

支持PWM/模擬調光

支持多路共陽極輸出

調光深度可達0.1%

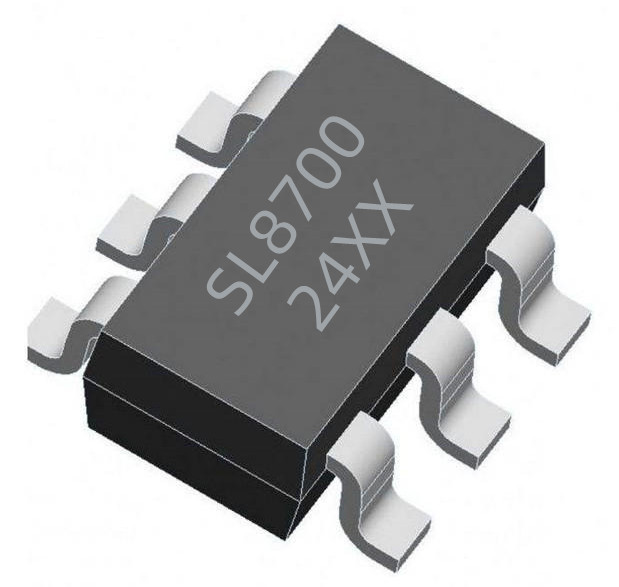

封裝：SOT23-6

應用領域:

景觀亮化洗墻燈

舞臺調光效果燈

高端汽車照明

LCD 背光照明

建筑照明

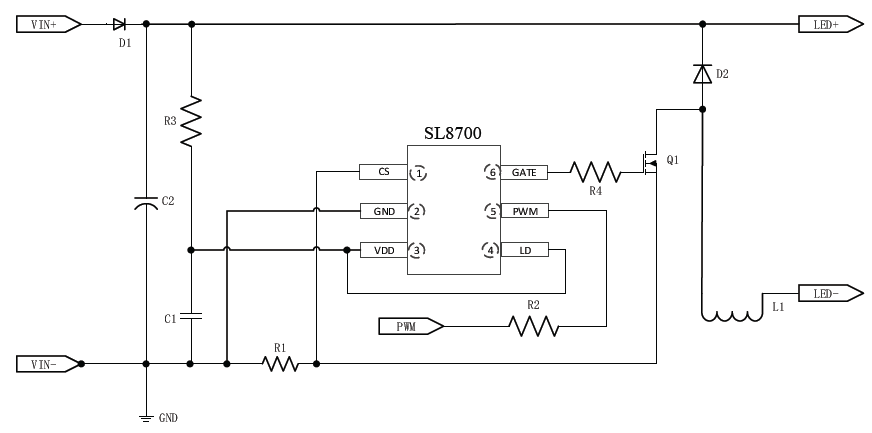

原理圖：

更詳細資料，請聯系銷售。
