SL6115 60V/1.5A高調光比LED驅動器

概述：

SL 6115 是一款連續電感電流導通模式的降壓型LED 恒流驅動器，用于驅動一個或多個LED 燈串。

SL 6115 工作電壓從5.5V 到60V，提供可調的輸出電流，最大輸出電流可達到1.5A。根據不同的輸入電壓和外部器件，

SL 6115 可以驅動供高達數十瓦的LED。

SL 6115 內置功率開關，采用高端電流檢測電路，以及兼容PWM 和模擬調光的調光腳DIM。當DIM 腳電壓低于0.3v時輸出關斷，進入待機狀態。

SL 6115 內置過溫保護電路，當芯片達到過溫保護點進入過溫保護模式，輸出電流逐漸下降以提高系統可靠性。

SL 6115 采用專利的電路架構使得在低壓差工作時輸出電流無過沖，提高LED工作壽命，SL 6115 采用專利的恒流電路具有優異的負載調整率和線性調整率。

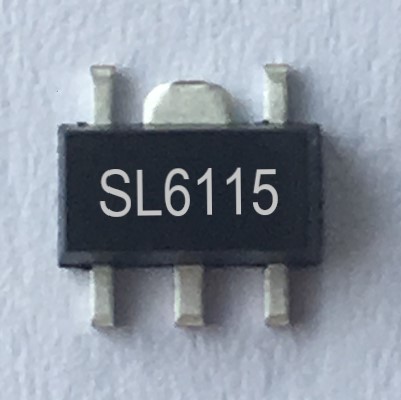

SL 6115 采用SOT89-5。

特點：

最大輸出電流：1.5A

高效率：97%

優異的負載調整率和線性調整率

高端電流檢測

最大輝度控制頻率：20KHz

滯環控制，無需環路補償

最高工作頻率：1MHz

電流精度：±3%

寬輸入電壓：5.5V~60V

智能過溫保護

低壓差無過沖

應用領域：

LED 備用燈，信號燈

低壓LED 射燈代替鹵素?zé)?/p>

汽車照明 LED舞臺燈 LED景光燈

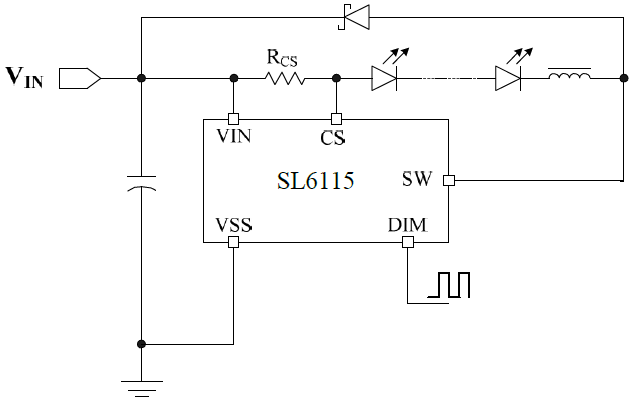

原理圖：

更詳細資料，請點擊查看規格書！
