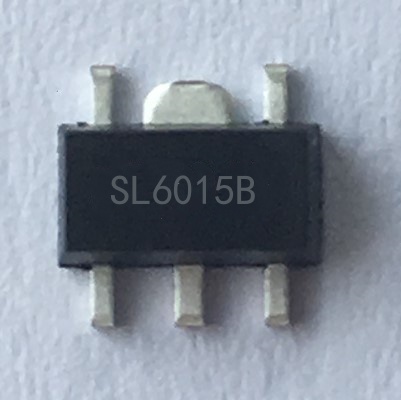

SL6015B

60V/1.5A高調光比LED驅動器

概述：

  SL6015B 是一款工作在電感連續模式下的降壓型LED恒流驅動器，用于高效地驅動一顆或者

多顆串聯LED。芯片的輸入電壓范圍為5V-60V，輸出電流外部可調，最大可達1.5A。

  SL6015B 內部集成功率管，采用高端電流檢測方式。并可以通過DIM引腳接收模擬調光和

PWM信號。當DIM腳電壓低于0.3V時，芯片內部功率管關斷，SL6015B 進入低功耗待機模式。

  SL6015B 內部集成了溫度保護電路，當芯片達到溫度保護點進入溫度保護模式，輸出電流

逐漸下降以提高系統可靠性。

  SL6015B 采用SOT89-5封裝。

特點：

● 最大輸出電流：1.5A

● 電流精度：±3%

● 寬輸入電壓：5V-60V

● 高效率：96%

● 支持PWM/模擬調光

● 智能過溫保護

● 最高工作頻率：1MHz

● 支持高輝調光，65536:1調光比

應用：

● LED 備用燈，信號燈

● 低壓LED 射燈代替鹵素?zé)?/p>

● LED汽車照明，LED摩托車照明

● LED臺燈，LED舞臺燈

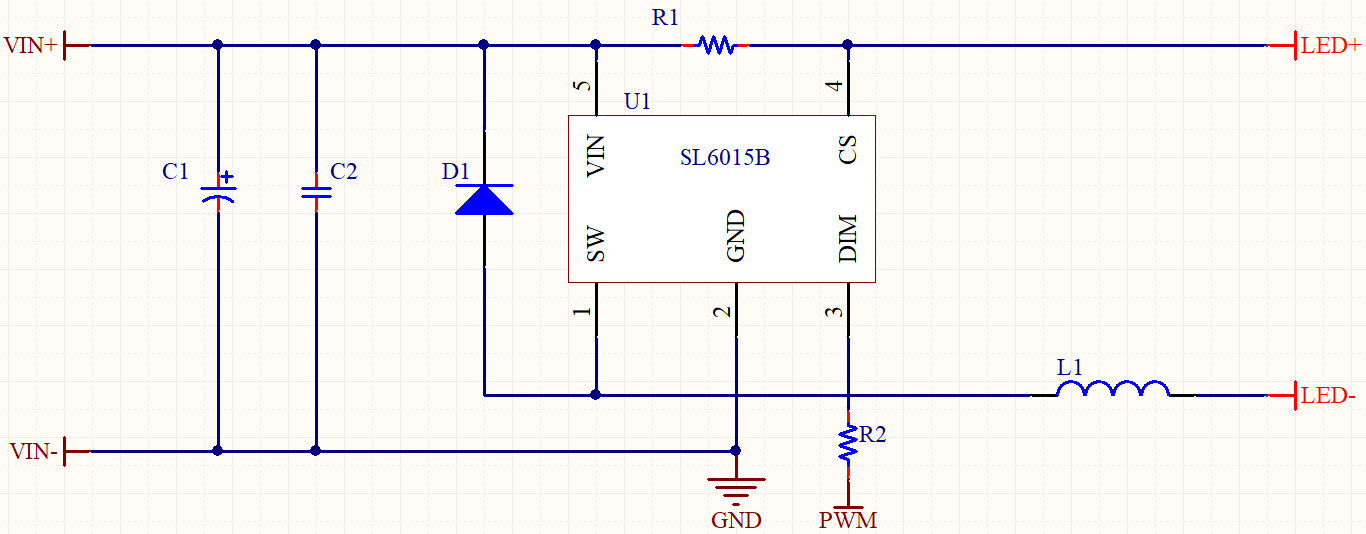

原理圖：

更詳細資料，請點擊查看規格書！
