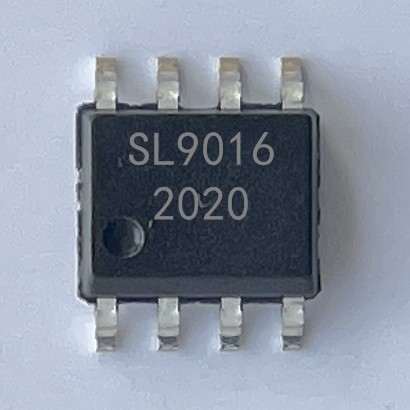

SL9016
DC-DC降壓恒流
封裝:ESOP8
輸出電流:15A
工作頻率:160KHZ
驅動MOS管:內置
靜態電流:500UA
關斷電流:無
概述
SL9016 是一款內置100V 功率MOS高效率、高精度的開關降壓型大功率LED恒流驅動芯片。
SL9016 采用固定頻率的PWM 工作模式，典型工作頻率為160KHz。
SL9016 采用平均電流檢測模式，因此具有優異的負載調整率特性。
SL9016 集成了高低亮功能，可以通過MODE 端口實現高低亮的功能切換。MODE 懸空為高亮模式，MODE 接高電平為1/2 電流的低亮模式。
SL9016 內部還集成了VDD穩壓管以及過溫保護電路等，減少外圍元件并提高系統可靠性。
SL9016 采用ESOP8 封裝。散熱片內置接SW 腳。
特點
內置100V MOS
寬輸入電壓范圍：8V~100V
高效率：可高達93%
工作頻率：160KHz
芯片供電欠壓保護：4.1V
平均電流工作模式
智能過溫保護
內置VDD 穩壓管
應用
電動自行車、摩托車燈
汽車照明
直流或交流輸入LED 驅動
大功率LED 照明
LED 背光

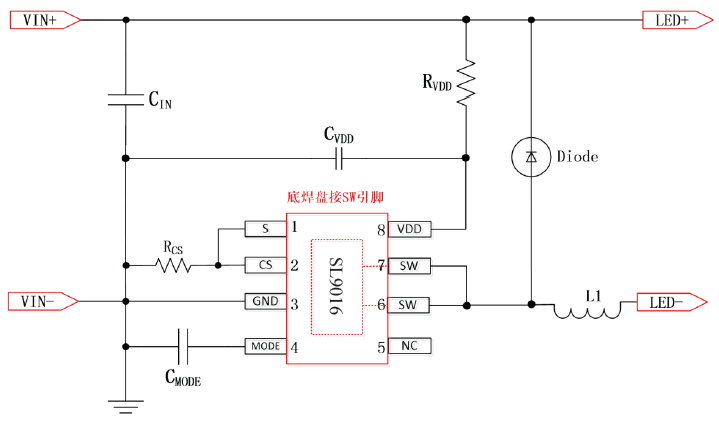

原理圖
更詳細資料，請聯系銷售。
