SL3160 150V/0.8A 開關降壓型轉換器

概述

SL3160 是一款用于開關電源的內置150V 高壓MOSFET 的DC-DC 控制器。

SL3160 內置高壓?jiǎn)?dòng)和自供電功能，可滿足快速啟動和低待機功耗要求。具有自適應降頻功能，可進一步優

化輕載條件下的轉換效率。芯片內置軟啟動功能，能減小器件應力，有效防止電感電流過沖。

SL3160 內部還集成了各種異常狀態的保護功能，包括VDD 欠壓鎖定，輸出過載保護， 過溫保護，短路保護等。

SL3160 采用SOP8 封裝。

特征

● 最大800MA 輸出電流

● 15V 至150V 寬工作電壓

● 內置150V 功率MOSFET

● 固定5V 輸出電壓

● 最高75KHz 開關頻率

● VDD 欠壓鎖定保護

● 過溫保護

● 輸出短路保護

● 輸出過載保護

● 低待機功耗

● 輕載降頻

應用

● 備用電源

● 電動工具

● 電動自行車

● 平衡車

● 以太網供電

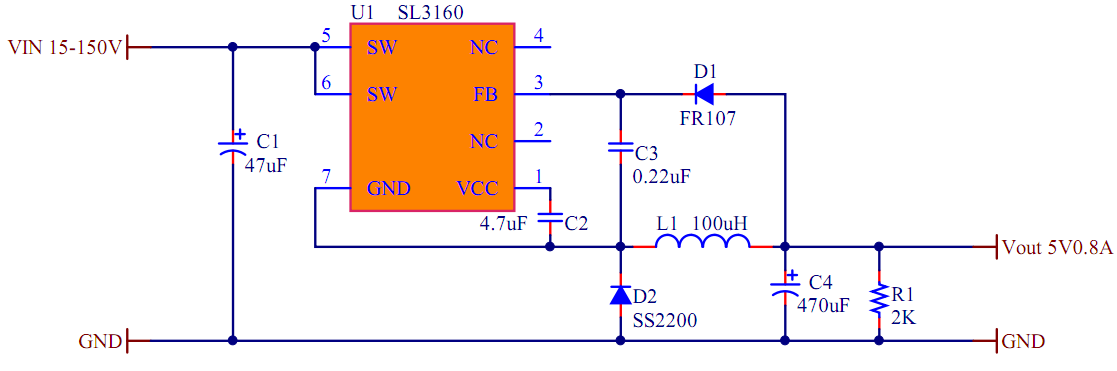

典型應用圖
