SL3036&SL3036H 電動車摩托車10-100V 供電 GPS-4.2V3A 模組供電

面向電瓶車摩托車兩輪出行位置管理需求，結合智能硬件和位置服務平臺提供整體解

決方案，滿足實時定位、歷史軌跡、地理圍欄、監控報警等功能需求。

概述

SL3036 是一款支持寬電壓輸入的開關降壓型DC-DC，芯片內置100V/5A功率MOS，最高輸入電壓90V。SL3036具有低待機功耗、高效率、低紋波、優異的母線電壓調整率和負載調整率等特性。支持大電流輸出，輸出電流可達2A以上。

SL3036 同時支持輸出恒壓和輸出恒流功能。SL3036采用固定頻率的PWM控制方式，典型開關頻率為140kHz。輕載時會自動降低開關頻率已獲得高轉換效率。

SL3036 內部集成軟啟動以及過溫保護電路，輸出短路保護，限流保護等功能，提高系統可靠性。SL3036采用ESOP8封裝，散熱片內置接Vin腳。

特點

寬輸入電壓范圍：8V~90V

輸出電壓從4.2V到30V可調

支持輸出恒壓恒流

支出輸出12V/2A，5V/2A

高效率：可高達96%

工作頻率：140kHz

低待機功耗

內置過溫保護

內置軟啟動

內置輸出短路保護

應用

電動車GPS追蹤器

太陽能供電恒壓源

電動車汽車車載用電設備、電動自行車速度里程表供電、電瓶車儀表供電

扭扭車、卡車大功率警示燈供電

POE交換機及POE分離器3.3V2A供電

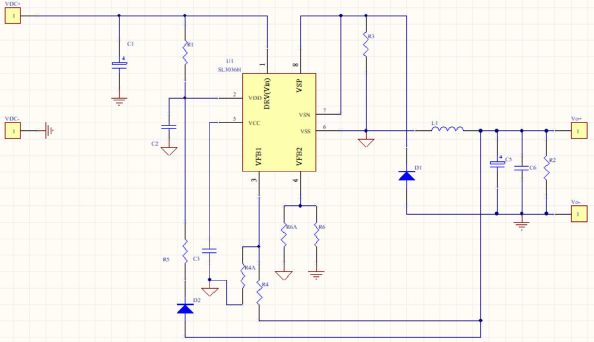

SL3036&SL3036H 12-72V 車載定位器4.2V3A 供電原理圖

SL3041 GPS 4.2V 3A 電源模塊芯片工作波形圖

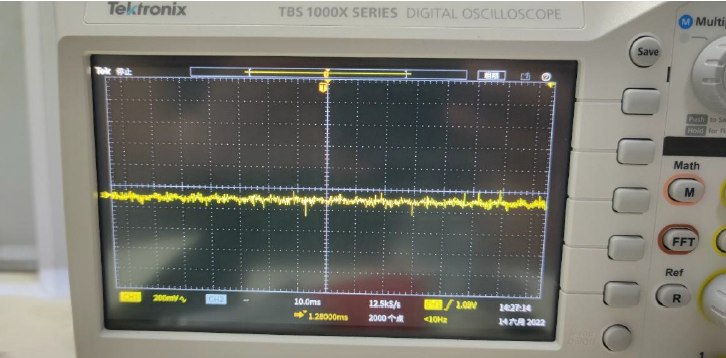

SL3041 GPS 4.2V 3A 電源模塊芯片紋波圖
