SL3041 100V降壓12V、5V2A電動車Q3USB快充應用
發布日期：2022-09-20 瀏覽次數：690
DC-DC100V降壓12V/2A電源芯片
DC-DC100V降壓5V2A恒壓芯片

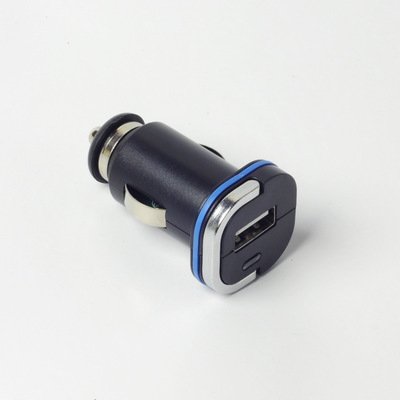

載充電器是指常規通過汽車電瓶(轎車12V, 卡車24V)供電的車載充電器，大量使用在各種便攜式、手持式設備的鋰電池充電領域。
諸如： 手機， PDA， GPS 等；車載充電器既要考慮鋰電池充電的實際需求（恒壓CV，恒流CC，過壓保護OVP），又要兼顧車載電瓶的惡劣環境（瞬態尖峰電壓，系統開關噪聲干擾，EMI 等）；因此車充方案選取的電源管理IC 必須同時滿足：耐高壓，高效率，高可靠性，低頻率（有利于EMI 的設計）的開關電源芯片。
采用森利威爾10-100V高耐壓制造工藝、內置高壓功率管、過溫保護、過流保護、短路保護等安全保護電路、系統輸出電流達到3A以上、轉換效率高、外圍元器件簡介、體積小、系統性價比高。
產品概述
SL3041 是一款內部集成有功率MOSFET管可設定輸出電流的降壓型開關穩壓器?？晒ぷ髟趯?/span>
輸入電壓范圍具有優良的負載和線性調整。寬范圍輸入電壓（10V至100V）可提供最大3A電流的
高效率輸出，可在移動環境輸入的條件下實現各種降壓型電源變換的應用。
SL3041 安全保護機制包括逐周期峰值限流、軟啟動、輸出短路保護和過溫保護。
SL3041 外圍電路簡單，封裝采用ESOP8
產品特點
● 3A輸出峰值電流
● 10V至100V寬工作電壓范圍
● 內置功率MOSFET
● 110KHZ固定開關頻率
● 外置限流保護
● 逐周期過流保護
● 過熱保護
● 軟啟動
● 輸出短路保護
● ＞90%的效率
● 輸出電壓1.25至50V可調
● 采用ESOP8封裝
產品應用
● 高電壓功率轉換
● 汽車系統
● 電池供電系統
● 電動車車載設備
● 平衡車
● 工業電力系統

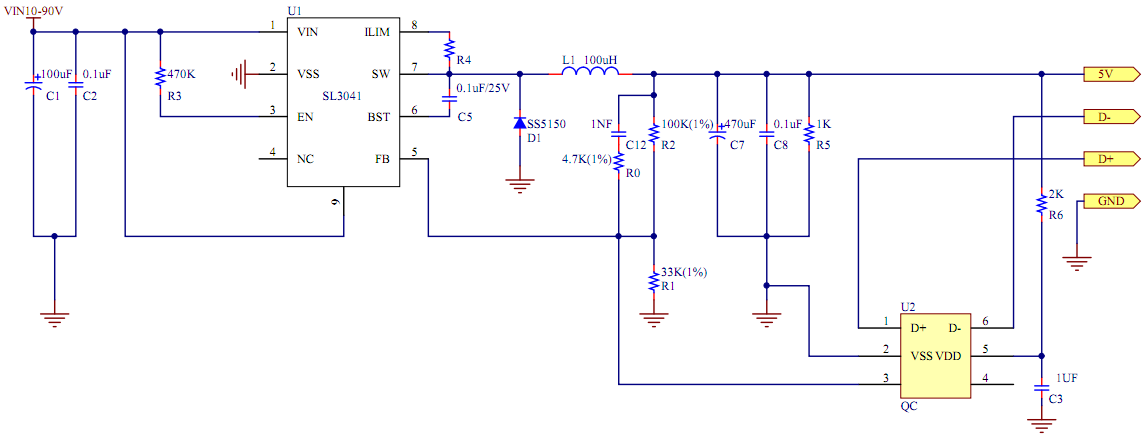

快充典型應用原理圖
