SL7102 線性降壓LED恒流驅動器

線性降壓恒流IC

低壓差線性恒流芯片

低壓差線性恒流驅動芯片

概述

SL7102是一種帶調光功能的線性降壓LED恒流驅動器，僅需外接一個電阻就可以構成一個完整的LED恒流驅動電路，調節該外接電阻可調節輸出電流，輸出電流范圍為10mA~1500mA。

SL7102內置過熱保護功能，可有效保護芯片，避免因過熱而造成損壞。

SL7102具有很低的靜態電流，典型值為60uA。

SL7102支持數字PWM調光和DIM模擬調光功能，可通過在PWM腳加PWM信號調節LED電流。也可以通過在DIM腳輸入0~1V的模擬電壓，調節LED電流，當VDIM電壓大于1V，則輸出電流保持最大電流工作。

SL7102內置輸入過壓保護功能。

SL7102采用DFN5X6-8L封裝。

特點

? 低靜態電流：60uA

? 輸出電流：10mA~1500mA。

? PWM調光：最高頻率16KHz

? 輸出電流精度：±4%

? 內置過熱保護

? VDD工作電壓：2.5- 40V

應用

? 線性LED照明驅動

? LED手電筒、LED臺燈、LED礦燈、LED指示燈等

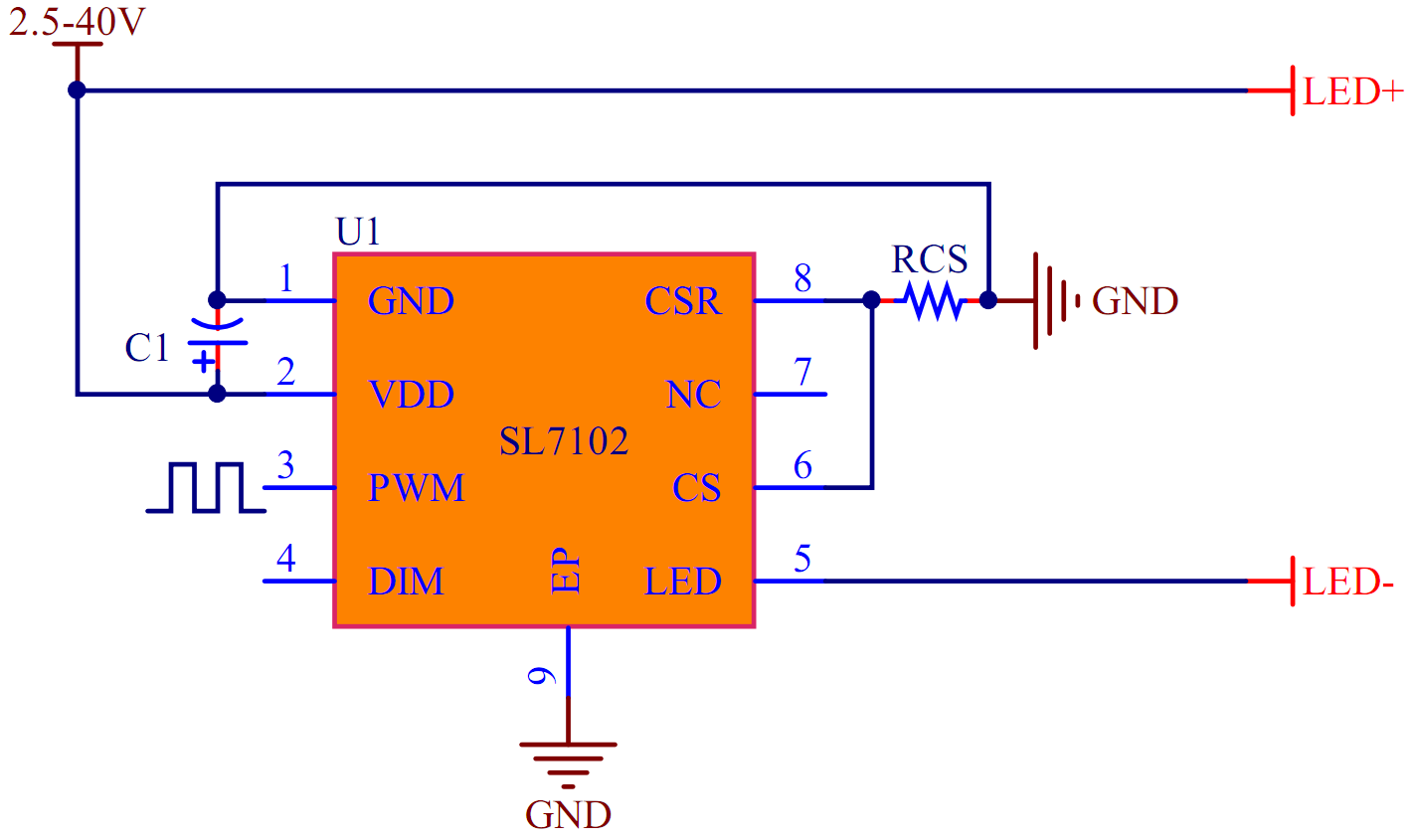

典型應用電路圖
