概述

SL4054 是一款單節鋰離子電池恒流/恒壓線性充電器，簡單的外部應用電路非常適合便攜式設備應用，適合 USB 電源和適配器電源工作，內部采用防倒充電路，不需要外部隔離二極管。熱反饋可對充電電流進行自動調節，以便在大功率操作或高環境溫度條件下對芯片溫度加以限制。

SL4054充電截止電壓為 4.2V，充電電流可通過外部電阻進行設置。當充電電流降至設定值的 1/10 時，SL4054 將自動結束充電過程。

當輸入電壓被移掉后，SL4054 自動進入低電流待機狀態，將待機電流降至 1uA 以下。SL4054 在有輸入電源時也可置于停機模式，從而將工作電流降至 30uA。

特點

? 最大充電電流：500mA

? 無需MOSFET、檢測電阻器和隔離二極管

? 智能熱調節功能可實現充電速率最大化

? 智能再充電功能

? 預充電壓：4.2V±1%

? C/10充電終止

? 待機電流30uA

? BAT超低自耗電1uA

? 2.9V涓流充電閾值

? 單獨的充電、結束指示燈控制信號

? 封裝形式：SOT23-5

應用

? 手機、PDA、MP3/MP4

? 藍牙耳機、GPS

? 充電座

? 數碼相機、Mini音響等便攜式設備

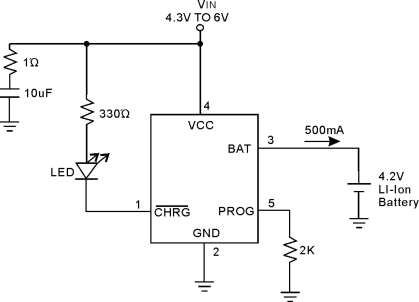

應用電路
