SL6605 高效率恒流限流WLED 驅動 升壓型DC/DC 變換器

5.5V升壓恒流芯片

低壓恒流驅動芯片

低壓恒流電源芯片

0.8V升壓恒流

產品簡介

  SL6605 是一種輸入電壓范圍寬（0.8~5.5V），可調恒定電流和限定電流兩種模式來

驅動白光LED 而設計的升壓型DC/DC 變換器。采用變頻模式，逐周期限流，使輸入輸

出電流隨電源電壓降低均勻變化。該器件能利用單節或雙節干電池驅動單顆大功率白光

LED，同樣可以利用一節鋰電池驅動兩顆、三顆或多顆WLED。驅動WLED 串聯連接

的方法可以提供相等的WLED 電流，從而獲得均勻的亮度。

  46mV 的低反饋電壓最大限度地降低了電流調節電阻器的功耗，從而提高了效率。

50mV 的限流反饋電壓，可根據不同需求來設置限流值。

  SL6605 與SL6505 區別于在限流模式時，隨著輸入電壓的降低，SL6505 輸入輸出

電流在某個點會突變，SL6605 采用了變頻模式避免了這個現象。其他功能均不變。詳

見規格書最后說明。

產品特點

·MOS 管外置，輸出電壓可調，可驅動

高壓、大功率負載，如12V1A。

·驅動0.3W-7W 的單顆白光LED

·可驅動多顆WLED 燈

·效率高達90%

·0.8V 極低的工作電壓（VDD 接Vout）

·恒流精度：±5%

·限流精度±6%；超低限流電壓50mV

·芯片VDD 過壓停機

·溫度保護功能（130℃保護點）

應用范圍

·恒流源，如LED 手電筒、背光模組等

·恒壓源，如藍牙音箱、移動電源等

·需要精確限定輸入電流的場合，如限流方案的LED 手電筒

典型應用：

方案1：恒流、限流功能驅動WLED 方案。

雙節干電池或鋰電池作為輸入驅動多串或多串多并WLED 方案，具有恒流、限流功

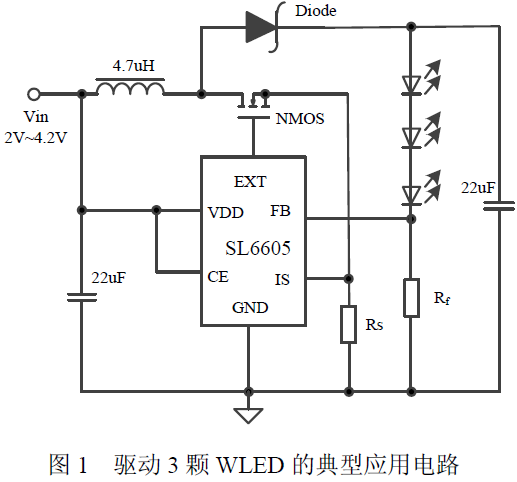

能。典型應用電路如圖1 所示。

方案2：恒壓、限流功能驅動負載方案。

雙節干電池或鋰電池作為輸入，可驅動大功率負載，具有恒壓輸出且具有限流功能。

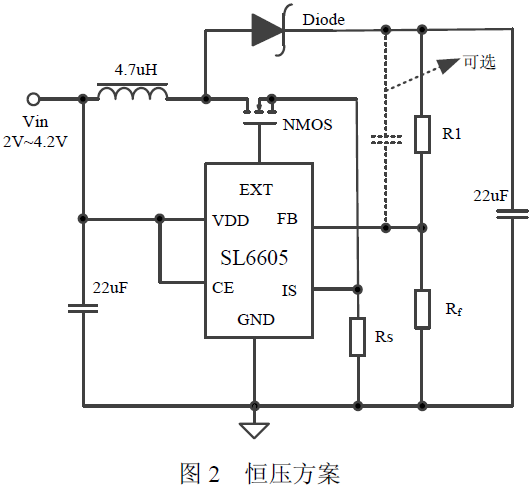

最大輸出電壓取決于MOS 管耐壓。典型應用電路如圖2 所示。恒壓值由電阻R1 與Rf

比例以及VFB 決定（VFB 值為固定46mV）。具體設置參考下文說明。圖中與R1 并聯的

電容為可選電容，主要作用是增加系統的瞬態響應，容值在0.01~0.1uF 左右（根據R1

與Rf 的值有關）。

方案3：低輸入電壓，恒流、限流功能驅動WLED 方案。

單節或雙節干電池作為輸入，可驅動單顆WLED，具有恒流、限流以及輸出過壓保

護功能，輸出最高電壓取決于芯片的VDD 過壓保護點（5.8V）。典型應用電路如圖3 所

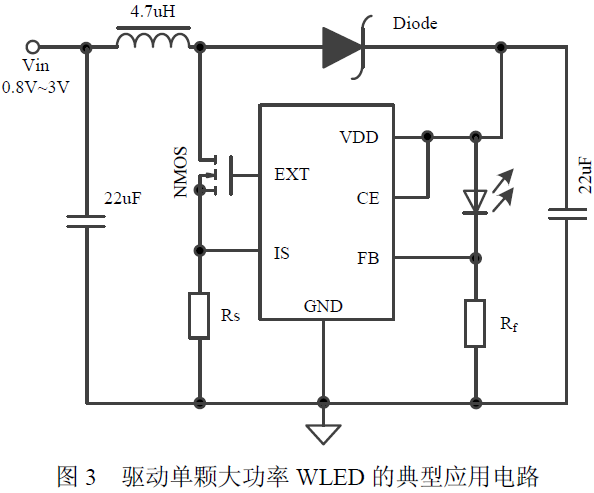

示。

方案4：高效率，限流功能驅動WLED 方案

鋰電池作為輸入，利用升降壓模式可驅動單顆大功率WLED，適用于輸入電壓高于

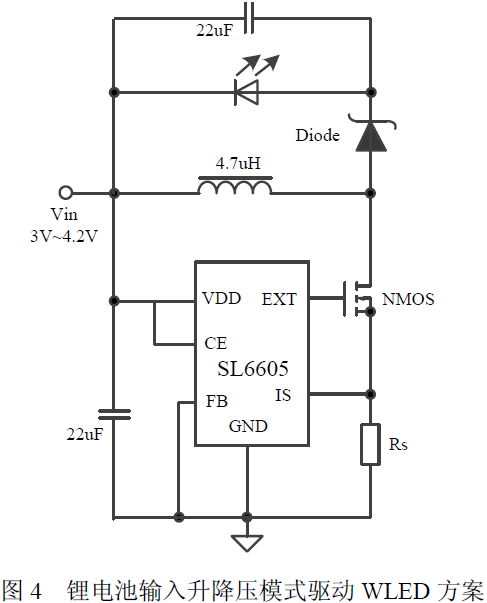

輸出電壓的模式。具有限制輸入電流的功能，且外圍元器件簡單。典型應用電路如圖4

所示。Vin=3.6V，Rs=0.02Ω時，效率為81%。
