DC-DC50V降壓恒流三功能LED驅動器
發布日期：2022-08-05 瀏覽次數：869
大功率恒流驅動IC
dc-dc降壓恒流
恒流驅動IC
恒流電源IC
產品描述
SL8109是一款PWM工作模式,
高效率、外圍簡單、內置功率管，適用于
5-80V 輸入的高精度降壓LED 恒流驅動芯
片。輸出最大功率22W，最大電流2.2A。
SL8109可實現三功能切換，通過
MODE1/2 切換三種功能模式：全亮，半
亮，爆閃。
SL8109工作頻率固定在165KHZ
左右，同時內置抖頻電路，可以降低對其
他設備的EMI 干擾。另外采用平均電流采
樣模式，可以提高寬輸入電壓情況下的電
流精度。
SL8109帶有輸出短路保護功能，
5V～80V 輸入條件下，短時短路不會損壞
電源器件。
SL8109還有過溫調節電流的功
能。當芯片內部的溫度達到140℃左右時，
會自動調低輸出電流。
產品特點
寬輸入電壓范圍：5V～80V
可設定電流范圍：10mA～2200mA
固定工作頻率：165KHZ
內置抖頻電路，降低對其他設備的EMI
干擾
峰值電流模式采樣
0-100%占空比控制，無電流節點跳變
輸出短路保護
過溫保護
三功能模式：全亮/半亮/爆閃
ESOP8 封裝
應用領域
電動車，摩托車燈照明
汽車燈照明
手電筒

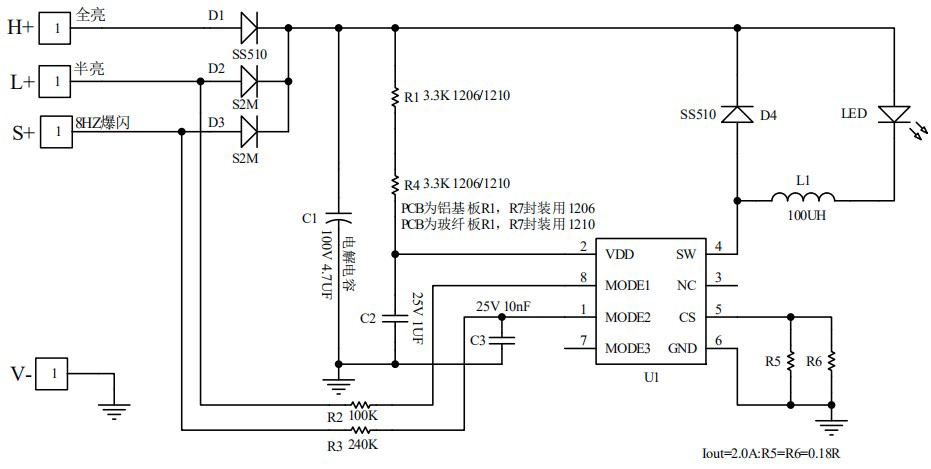

車燈原理圖（全亮，半亮，爆閃）
