SL6116 60V高調光比LED驅動芯片

60V降壓恒流LED驅動

60V恒流IC

降壓恒流dcdc

dcdc恒流IC

概述

SL6116 是內置功率MOS，同時可支持外擴驅動NMOS 的一款連續電感電流導通模式的降壓型LED 恒流驅動器，用于

驅動一個或多個LED 燈串。SL6116 工作電壓從5.5V 到60V，提供可調的輸出電流，內置MOS 最大1.5A 輸出，外擴NMOS

驅動可支持更高的功率范圍。

SL6116 內置功率開關，采用高端電流檢測電路，以及兼容PWM 和模擬調光的調光腳DIM。當DIM 腳電壓低于0.3V

時輸出關斷，進入待機狀態。

SL6116 內置過溫保護電路，當芯片達到過溫保護點進入過溫保護模式，輸出電流逐漸下降以提高系統可靠性。

SL6116 采用專利的電路架構使得在低壓差工作時輸出電流無過沖，提高LED工作壽命，SL6116 采用專利的恒流電路

具有優異的負載調整率和線性調整率。

SL6116 采用ESOP8 封裝。

特點

◆提供外部NMOS 驅動外擴腳

◆高效率：96%

◆優異的負載調整率和線性調整率

◆高端電流檢測

◆最大輝度控制頻率：20KHz

◆滯環控制，無需環路補償

◆最高工作頻率：1MHz

◆電流精度：±3%

◆寬輸入電壓：5.5V~60V

◆智能過溫保護

◆低壓差無過沖

應用領域

◆LED 備用燈，信號燈

◆低壓LED 射燈代替鹵素?zé)?/p>

◆汽車照明

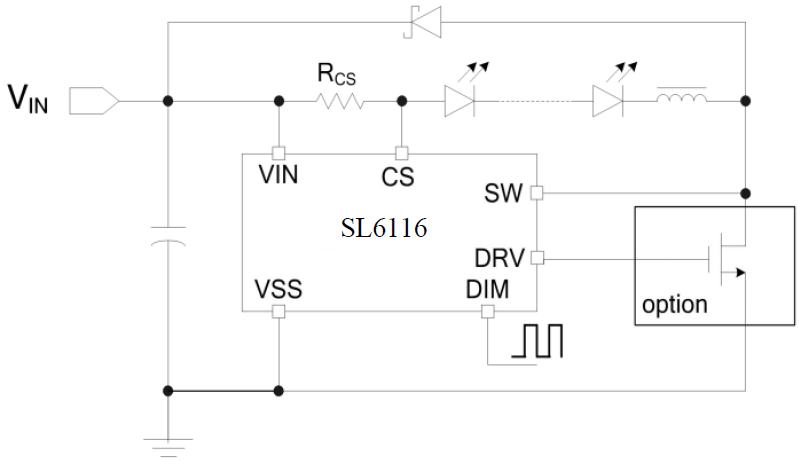

電路圖
