概述

SL6015 是一款工作在電感電流連續模式下的降壓型LED

恒流驅動器。用于高效地驅動一顆或者多顆串聯LED。芯

片的輸入電壓范圍為5V~55V，輸出電流外部可調，最大可

達1.2A。

SL6015 內部集成功率管，并采用高端電流檢測方式。通過

外部電阻可以設定LED 輸出的平均電流，并可以通過DIM

引腳接收模擬調光和很寬范圍的PWM 調光信號。當DIM

的電壓低于0.3V，芯片內部的功率管關斷，SL6015 進入

低功耗的待機模式。

SL6015 內部集成了自動溫度補償控制電路，當芯片內部的

溫度超過130℃時，LED 輸出電流會隨著溫度的上升而逐

漸減小，并最終穩定在某一電流值。這就避免了傳統過溫

保護所引起的LED 低頻閃爍問題。當芯片內部的溫度上升

到150℃時，LED 輸出電流減小至零。

特點

● 高達97%的效率

● 自動溫度補償控制

● 寬輸入電壓范圍：5V~55V

● 最大1.2A 輸出電流

● DIM 腳可進行PWM 和模擬調光

● ±2%輸出電流精度

● 內置LED 開路保護

● 軟啟動時間可調

● 采用SOT89-5L 封裝

應用

● 低壓LED 射燈替代鹵素?zé)?/p>

● 低壓工業LED 照明

● LED 裝飾照明

● 其它LED 照明

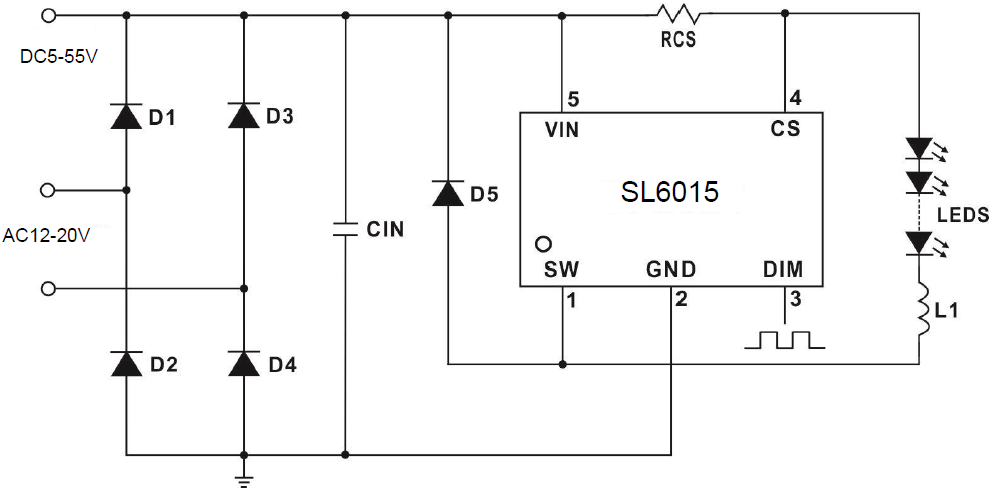

電路圖
