SL 8443B 內置MOS高端電流檢測降壓LED恒流驅動器

降壓恒流LED驅動芯片

降壓恒流LED驅動IC

60V降壓恒流調光IC

支持PWM調光/線性調關IC

概述

SL8443B 是一款內置5A 功率MOS開關降壓型高精度、高亮度LED 恒流驅動控制器。

SL8443B 通過一個外接電阻設定輸出電流，最大輸出電流可達2.5A；外圍只需很少的元件就可實現降壓、恒流驅動功能。調光腳ADJ 兼容PWM和模擬調光的。

當ADJ 腳電壓低于0.3V 時輸出關斷，進入待機狀態。

系統采用電感電流滯環控制方式，對負載瞬變具有非常快的響應，對輸入電壓具有高的抑制比；其電感電流紋波為20%，且最高工作頻率可達1MHz。

SL8443B 特別適合寬輸入電壓范圍的應用，其輸入電壓范圍從5.5V 到60V。特別內置了一個LDO，其輸出電壓為5.5V，最大可提供5mA 電流輸出。

SL8443B 內置過溫保護電路，當芯片達到過溫保護點，系統立即進入過溫保護模式，將降低輸入電流以提高系統可靠性。

SL8443B 采用ESOP8 封裝。散熱片內置接SW 腳。

特點

◆最大輸出電流：2.5A

◆內置60V/30mΩ 功率MOS

◆高效率：96%

◆高端電流檢測

◆ADJ 同時兼容數字調光及模擬調光

◆滯環控制，無需環路補償

◆最高工作頻率：1MHz

◆電流精度：±3%

◆寬輸入電壓：5.5V~60V

◆過溫保護

◆低壓差工作時，可保持高穩定性

應用領域

◆建筑、工業、環境照明

◆MR16 及LED 燈

◆汽車照明

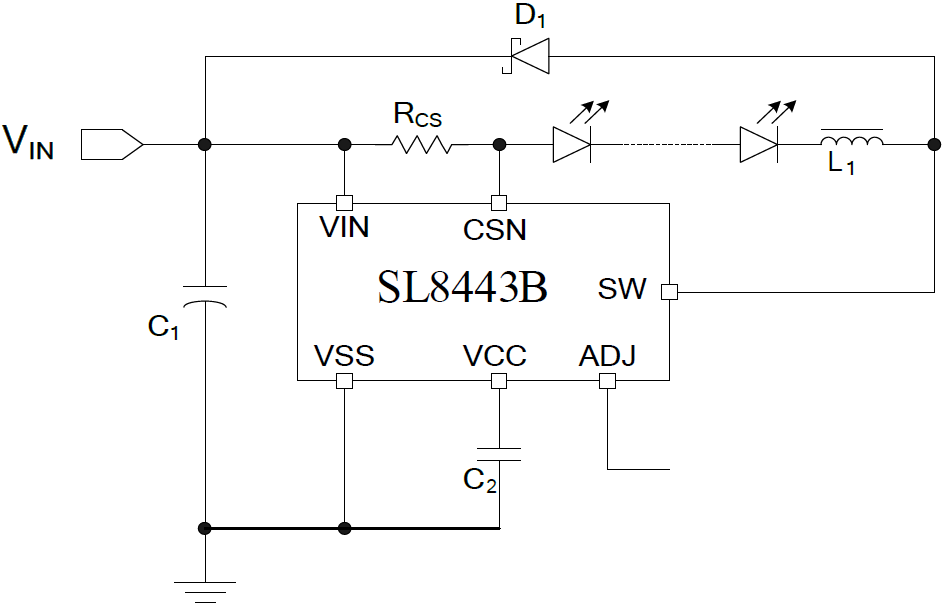

電路圖
