SL3037B 60V耐壓 0.6A降壓型轉換器

dcdc 60V降3.3V降壓芯片

dcdc 60V降5V降壓IC

dcdc 60V降12V穩壓電路 電動車專用芯片

概述

SL3037B 是一款內置功率MOSFET

的單片降壓型開關模式轉換器。SL3037B

在5.5-60V 寬輸入電源范圍內實現 0.6 A

峰值輸出電流，并且具有出色的線電壓和

負載調整率。

SL3037B采用PWM 電流模工作模式，

環路易于穩定并提供快速的瞬態響應。

SL3037B集成了包括逐周期電流限制

和熱關斷等保護功能。

SL3037B采用 SOT23-6 封裝，且外圍

元器件少。

特點

 0.6A 的峰值輸出電流

 0.9Ω 的內部功率MOSFET

 可采用大輸出電容啟動

 低ESR 陶瓷電容輸出穩定

 效率高達 90%

 固定 500kHz 頻率

 熱關斷

 逐周期過流保護

 寬輸入電壓范圍：5.5~60V

 采用SOT23-6 封裝

應用

 電表

 分布式電源系統

 電池充電器

 線性穩壓器的預調節器

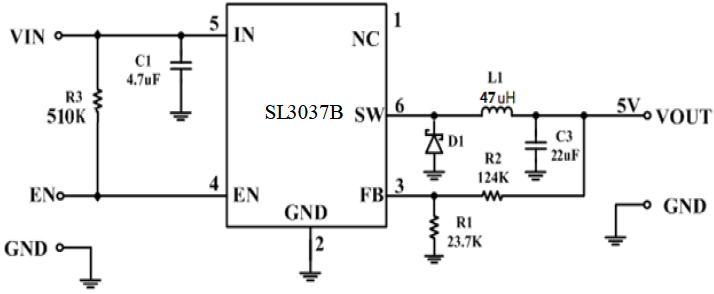

電路圖
