SL8204 高效 PFM 同步升壓 DC-DC 變換器

DCDC同步升壓芯片

升壓恒壓IC

同步升壓IC

概述

SL8204是一款高效率、低功耗、低紋波、高工作頻率的PFM同步升壓DC-DC變換器。

SL8204僅需要三個外圍元件，就可完成將低輸入的電池電壓變換升壓到所需的工作電壓。

SL8204的輸出電壓，可通過內部調節進行選擇（步進0.1V），方便客戶應用于不同的輸出負

載情況。SL8204系統輸出電壓具有低紋波，低噪聲的特點。

SL8204內置的同步開關管可極大降低開關管上的損耗，使效率最高可達95%。SL8204工作于

PFM模式，可有效降低輕載模式下的損耗，提高設備的使用周期。同時，芯片低的靜態電流可

進一步降低系統損耗。

特點

最高效率：95%

最高工作頻率：300 KHz

低靜態電流：15uA

可選輸出電壓：2.5V～3.6V

輸出精度：±2.5%

寬輸入電壓范圍：0.9V～3.6V

低紋波，低噪聲

應用領域

1～2個干電池的電子設備

電子詞典、數碼相機、LED手電筒、LED燈、血壓計、MP3、遙控玩具、無線耳機、無線鼠標鍵盤、醫療器械、防丟器、汽車防盜器、充電器、VCR、PDA等手持電子設備

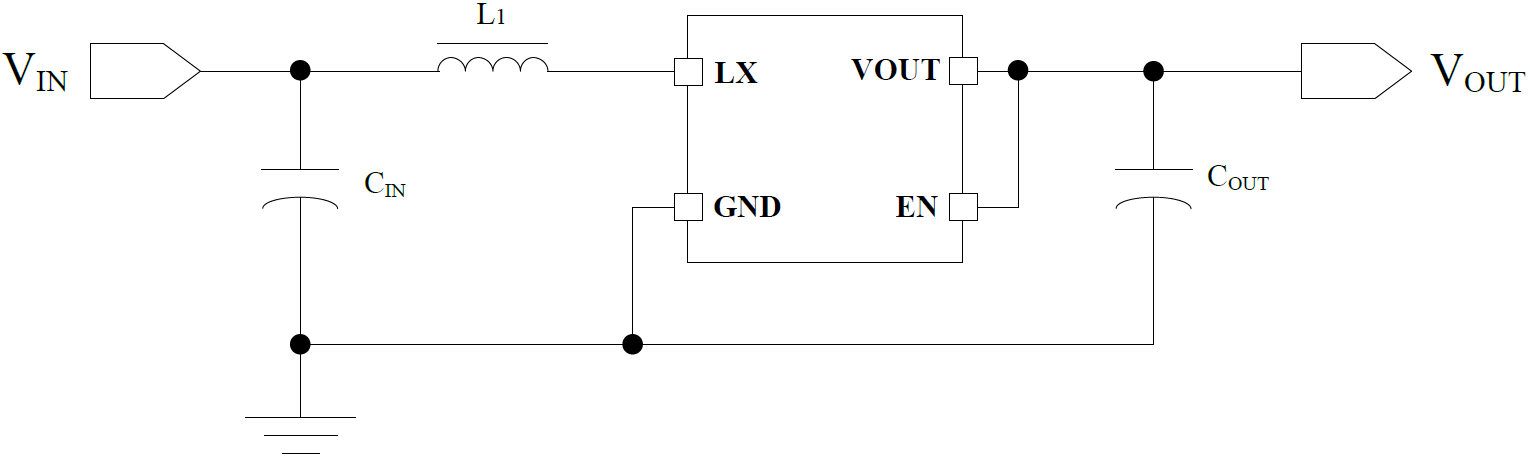

原理圖
