森利威爾 SL3075 廣泛應用于：12 伏、24 伏、48 伏的工業電源系統、汽車 電源系統、工業自動化與電機控制系統，支持 4.5V–65V 的寬電壓輸入范圍， 高達 5A 的峰值電流能力，靜態電流僅 125μA，關斷模式低至 0.5μA，能顯著延 長電池設備續航能力，支持 100kHz–2MHz 可調頻率，芯片集成過流保護（OCP）、 短路保護（SCP）、過溫關斷（OTP）及可調欠壓鎖定（UVLO）功能，工作溫度范 圍 -40°C 至+150°C，確保低溫啟動與高溫運行穩定性，避免異常損壞。

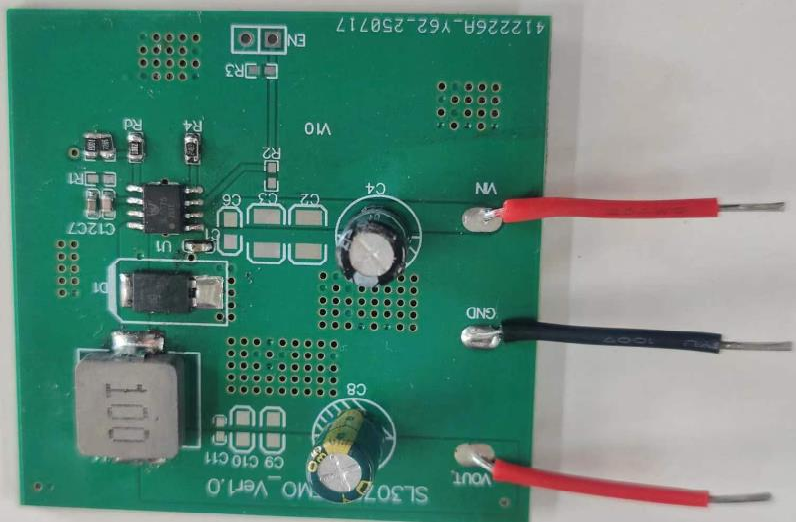

測試條件：L=10uH ; CIN=22uF ; Cout=220uF ; VOUT =5V; 1、PCB 實物：

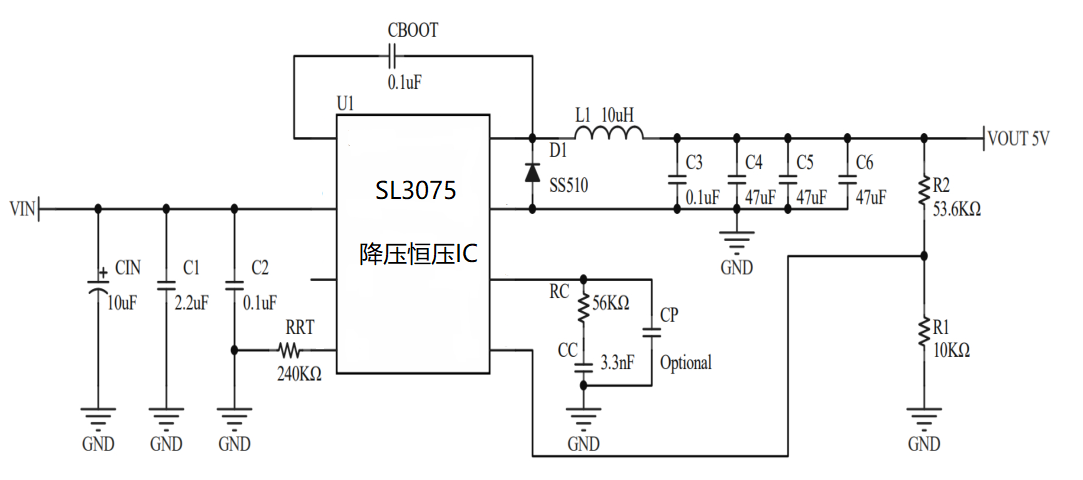

2、原理圖：

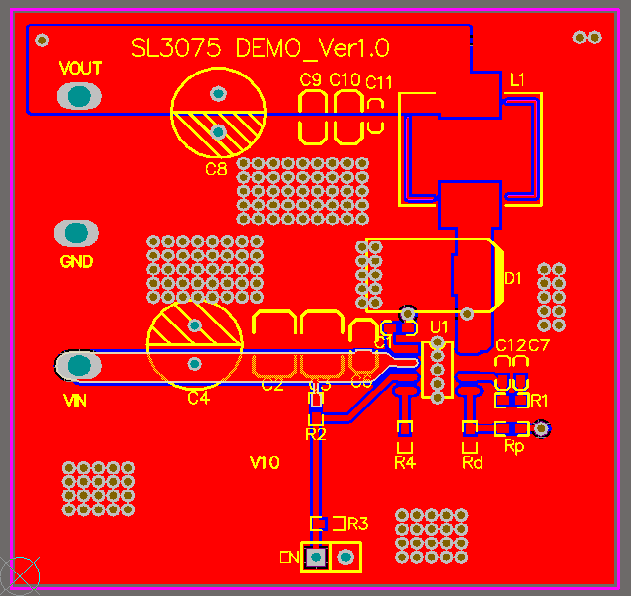

3、PCB 文件：

4、最低啟動壓差：

 1) 輸入 5V 輸出電壓 4.95V (空載啟動壓差 0.05V);

 2) 輸入 5.2V 輸出電壓 4.95V (帶載 1A 啟動壓差 0.25V);

 3) 輸入 5.5V 輸出電壓 4.95V (帶載 2A 啟動壓差 0.55V);

 4) 輸入 5.7V 輸出電壓 4.96V (帶載 3A 啟動壓差 0.74V);

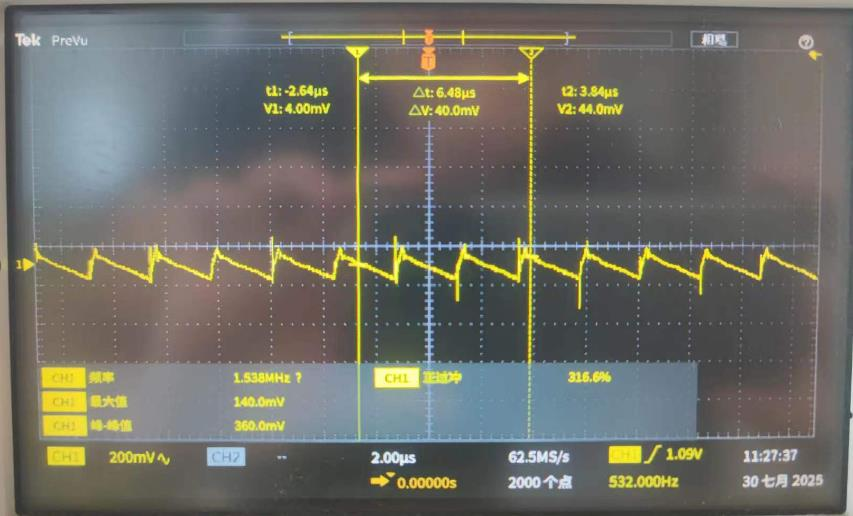

5、輸出紋波：

輸入 48V 帶載 3A，輸出電容 220u F,電感 10u H,輸出紋波 0.2V.

輸入 48V 帶載 3A，輸出電容 470u F,電感 10u H,輸出紋波 0.1V.

如果想降低輸出紋波可以增加輸出電容值和電感量。

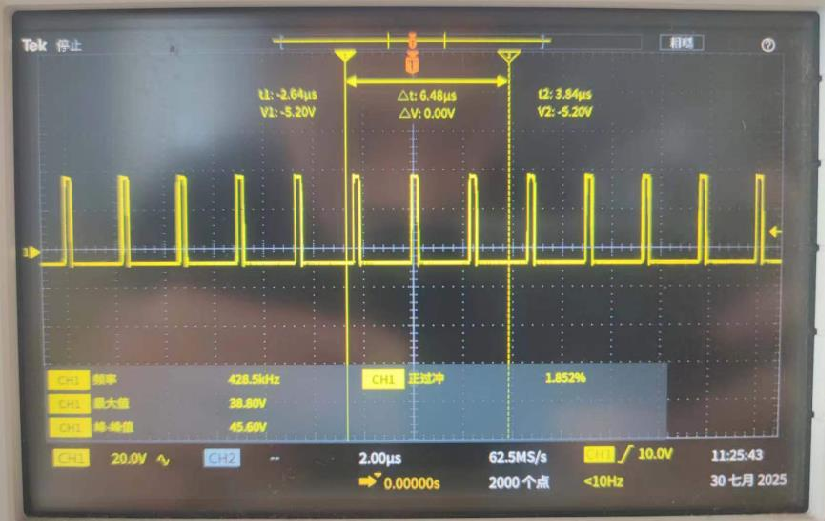

6、開關腳波形：（輸入 50V 帶載 3A）

7、電路開關頻率范圍：100K ~ 2MHZ;

RT=240K 輸出 5V3A,FSW=428K;

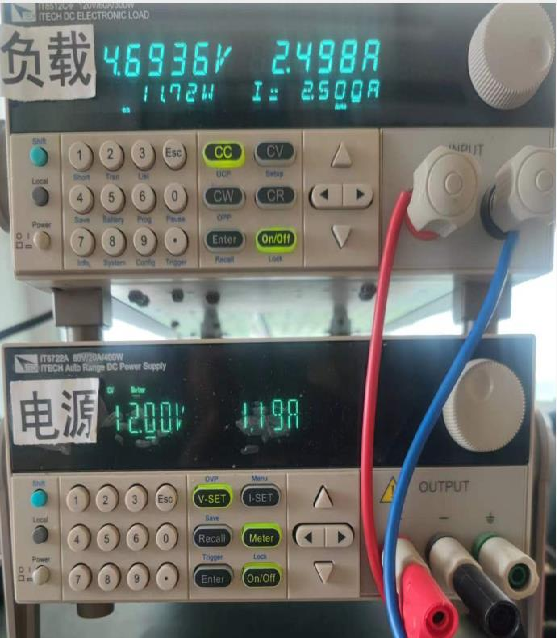

8、轉換效率：最高 92%；

 1） 輸入 48V 輸出 5V 帶載 3A，效率 86%;

 2） 輸入 12V 輸出 5V 帶載 1A，效率 92%;

9、恒壓精度： 0.03V (輸入 6~50V; 輸出電流從空載到 3A, 輸出電壓變化 從 4.96~4.99V)；

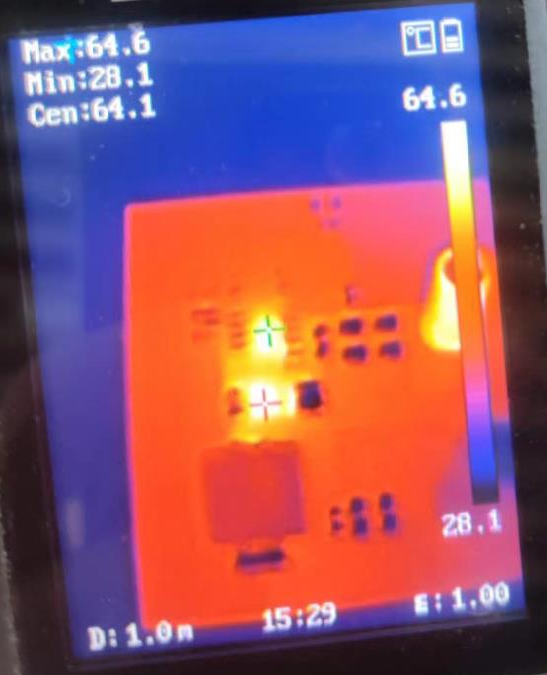

10、輸入 12V 輸出 5V2.5A 芯片溫度:64 度 (老化 10 分鐘)

降低芯片和元件的溫度，可以增加元件的散熱鋪銅和選擇阻抗更小的二極管和電感。
