在現代電子設備中，穩定且高效的電源供應是至關重要的。SL4010作為一款專為升壓恒壓應用設計的控制驅動芯片，能夠輕松實現DC輸入5V升壓至12V、24V，同時提供高達3A的輸出電流，成為制冷片等高性能設備的理想電源解決方案。

SL4010擁有寬輸入電壓范圍，支持2.5V至40V的輸入電壓，這意味著它能夠輕松應對5V DC輸入的升壓需求。在輸出方面，SL4010能夠根據需要提供穩定的12V或24V輸出電壓，輸出電流能力高達3A，充分滿足各種負載需求，如制冷片等高功耗設備。

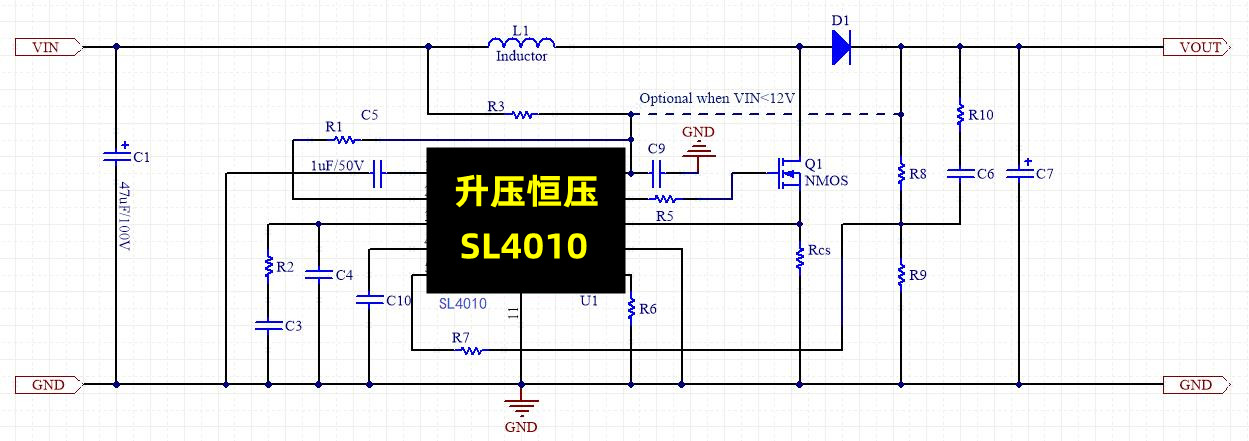

在應用方面，SL4010通過簡單的外圍電路設計即可實現升壓恒壓功能，為制冷片等設備提供穩定的電源支持。同時，其低待機功耗模式也使得它在待機狀態下能夠節省能源，進一步延長設備的續航時間。

在散熱方面，雖然SL4010在設計時已經考慮了高效的散熱性能，但在使用過程中仍需注意芯片的散熱問題，避免過熱導致芯片性能下降或損壞。建議采用適當?shù)纳岽胧?，如散熱片或風扇等，以確保芯片的正常運行。

SL4010不僅適用于制冷片等高性能設備的電源供應，還可廣泛應用于移動設備供電、太陽能發電、音頻功放模塊供電以及攝影燈光電源等領域。其穩定的輸出電壓和電流、高效率以及多種保護功能使其成為各類電子設備電源解決方案的優選之一。

產品說明

SL4010是一款外圍電路簡單的 BOOST 升壓恒壓控制驅動芯片，適用于 2.7-40V 輸入電壓范圍的升壓恒

壓電源應用領域，啟動電壓可以低至 2.5V。

SL4010會根據負載的大小自動切換 PWM，PFM和BURST 模式以提高各個負載端的電源系統效率。

SL4010可以通過 EN 腳實現低待機關機功能，當 EN 腳接 VIN 的時候，系統正常工作，當EN 腳位被拉低

， 系統關機，此時流入芯片內部的電流小于 2uA，進入低功耗待機模式。

SL4010還可以通過 ROSC 腳設置系統開關頻率，當ROSC 懸空，開關頻率為 130KHz，當ROSC 拉高

，開關頻率為 260KHz，如果需要?jiǎng)e的開關頻率，可以在ROSC 上對地加電阻實現。

SL4010支持軟啟動功能，調節 SS 端口的電容大小，可以改變軟啟動的時間。

SL4010支持逐周期的限流保護，輸出過壓保護以及過溫保護，當保護機制被觸發時，芯片會及時關閉

GATE 的輸出，有效保護電源系統以及輸出負載。

特性

? 寬輸入電壓：2.7-40V

? 2.5V 啟動

? 高效率：最高可達 95%

? 逐周期限流保護

? 可編程的軟啟動

? 內置過溫保護

? 內置過壓保護

? 支持PWM，PFM 以及 BURST 工作模式

? 支持低功耗關機模式

? 關機電流小于 2uA

? 可設定工作頻率

? 恒壓精度≤±3%

? 封裝： ESSOP10

應用領域

? 移動設備供電

? 太陽能

? 音頻功放模塊供電

? 攝影燈光電源

? LCD 背光顯示
