24V/36V/48V/72V LED燈驅動芯片 SL9003 耐壓8-100V降壓恒流芯片

應用方案

SL9003：多電壓適用的卓越 LED 燈驅動芯片在當今的照明技術領域，LED 燈以其高效節能、壽命長等諸多優勢成為主流選擇。而驅動芯片作為 LED 燈正常工作

立即咨詢

SL9003：多電壓適用的卓越 LED 燈驅動芯片

在當今的照明技術領域，LED 燈以其高效節能、壽命長等諸多優勢成為主流選擇。而驅動芯片作為 LED 燈正常工作的關鍵部件，其性能的優劣直接影響著 LED 燈的發光效果、穩定性以及使用壽命。SL9003 作為一款耐壓 8 - 100V 的降壓恒流芯片，專為 24V、36V、48V、72V 等不同電壓等級的 LED 燈設計，展現出了卓越的特性與廣泛的應用潛力。

一、寬電壓范圍適應性

SL9003 芯片最顯著的特點之一便是其令人矚目的寬電壓范圍，能夠在 8 - 100V 的輸入電壓下穩定工作。這使得它可以完美適配 24V、36V、48V、72V 等多種常見的 LED 燈供電電壓系統。無論是在低電壓的小型照明裝置中，還是在高電壓的工業照明或大型商業照明場景下，SL9003 都能游刃有余地為 LED 燈提供精準且穩定的驅動電流。這種寬電壓適應性極大地減少了因電壓波動或不同電壓需求而對驅動芯片進行頻繁更換或調整的麻煩，為照明系統的設計與應用帶來了極大的便利與靈活性。

二、高效降壓恒流功能

降壓恒流是 SL9003 芯片的核心功能。在 LED 燈的工作過程中，保持恒定的電流對于確保其發光的一致性和穩定性至關重要。SL9003 芯片采用先進的降壓轉換技術，能夠?qū)⑤^高的輸入電壓高效地轉換為適合 LED 燈工作的恒定電流輸出。其恒流精度可達到極高的水平，有效避免了因電流波動而導致的 LED 燈閃爍、光衰過快甚至損壞等問題。這不僅保障了 LED 燈的照明質量，還顯著延長了 LED 燈的使用壽命，降低了長期使用成本。例如，在一些對光照穩定性要求極高的場合，如博物館照明、手術室照明等，SL9003 芯片驅動的 LED 燈能夠始終保持均勻、穩定的光照效果，為這些特殊環境提供了可靠的照明解決方案。

三、出色的散熱性能

由于 SL9003 芯片需要在較寬的電壓范圍內處理電能轉換并驅動 LED 燈，在工作過程中會產生一定的熱量。然而，該芯片在設計上充分考慮了散熱問題，采用了優化的封裝結構和內部電路布局，有效提高了芯片的散熱效率。即使在高負載、長時間連續工作的情況下，SL9003 芯片也能夠?qū)⒆陨淼臏囟瓤刂圃诤侠矸秶鷥?nèi)，避免因過熱而影響芯片的性能和可靠性。良好的散熱性能進一步增強了芯片在各種復雜工作環境下的適應性，無論是在高溫的戶外照明設施中，還是在空間相對封閉、散熱條件有限的室內照明設備里，SL9003 都能穩定運行，確保 LED 燈持續正常發光。

四、多種保護機制

為了確保芯片自身以及所驅動的 LED 燈在各種異常情況下的安全，SL9003 芯片內置了豐富多樣的保護機制。過壓保護功能可防止因輸入電壓過高而對芯片造成損壞；過流保護則在輸出電流異常增大時迅速啟動，避免 LED 燈因過流而燒毀；芯片還具備過熱保護功能，當芯片溫度超過設定閾值時，會自動調整工作狀態以降低功耗和溫度，待溫度恢復正常后再恢復正常工作。此外，SL9003 還具有短路保護功能，一旦輸出端發生短路，芯片能夠及時切斷電路，防止故障進一步擴大。這些完善的保護機制如同為芯片和 LED 燈構筑了一道堅固的安全防線，大大提高了整個照明系統的可靠性和穩定性，減少了因意外故障而導致的維護成本和停機時間。


概述

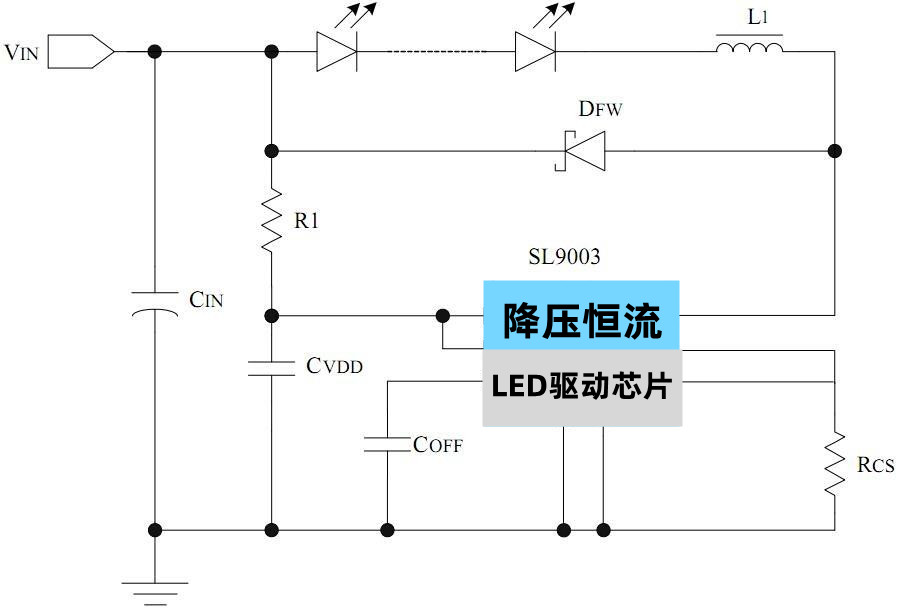

SL9003 是一款內置 100V 功率 MOS

高效率、高精度的開關降壓型大功率 LED

恒流驅動芯片。

SL9003 采用固定關斷時間的峰值電

流控制方式，關斷時間可通過外部電容進

行調節，工作頻率可根據用戶要求而改變。

SL9003 通過調節外置的電流采樣電

阻，能控制高亮度 LED 燈的驅動電流，使

LED 燈亮度達到預期恒定亮度。

在 DIM 端加 PWM 信號，可以進行

LED 燈調光。DIM 端同時支持線性調光。

SL9003 內部還集成了VDD穩壓管以

及過溫保護電路等，減少外圍元件并提高

系統可靠性。

SL9003 采用 ESOP8 封裝。散熱片內

置接 SW 腳。

特點

? 內置 100V MOS

? 寬輸入電壓范圍：3.1V~100V

? 高效率：可高達 93% 無串感電流

? 支持 PWM 調光和線性調光

? 最大工作頻率：1MHz

? CS 電壓：250mV

? 芯片供電欠壓保護：2.6V

? 關斷時間可調

? 智能過溫保護

? 內置 VDD 穩壓管

應用

? 自行車、電動車、摩托車燈

? 強光手電

? LED 射燈

? 大功率 LED 照明

? LED 背光
